2.3 Spiegazione dei simboli
Nel presente capitolo sono illustrati tutti i simboli riportati sull'inverter e sulla targhetta
d'identificazione.
2.3.1 Simboli sull'inverter
Messa a terra del generatore FV
Osservare le norme locali per la messa a terra dei moduli e del generatore FV. Per ottenere
la massima protezione per l'impianto e le persone, SMA Solar Technology AG
raccomanda di collegare in modo conduttivo il telaio del generatore e le altre superfici
conduttrici e di eseguirne la messa a terra.

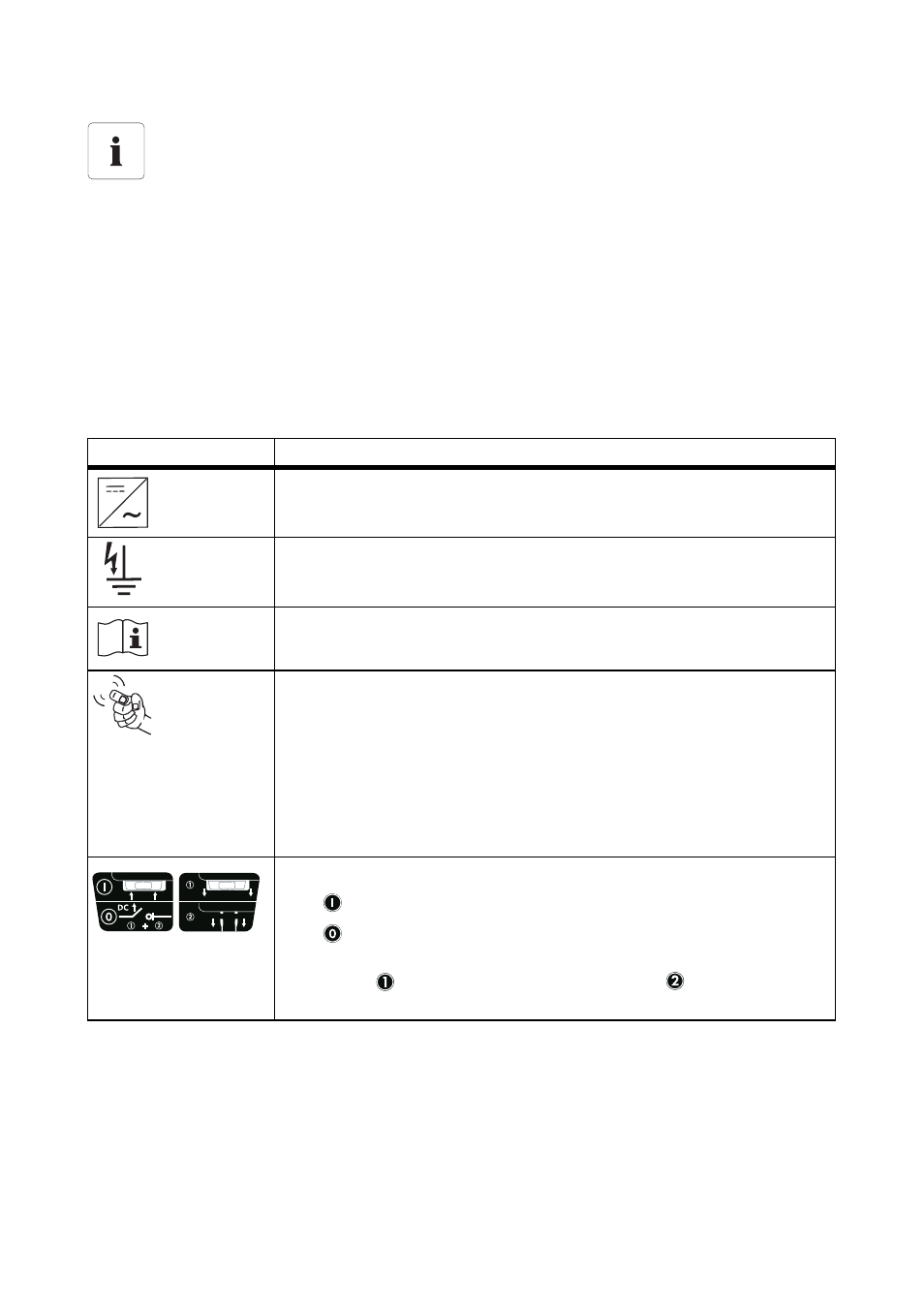

Simbolo Significato
Indicazione del funzionamento.
Indica la condizione di funzionamento dell'inverter.
Dispersione verso terra o varistore difettoso.
Vedere il capitolo 9.3 "LED rosso acceso" (pagina 56).
Errore o anomalia.
Vedere il capitolo 9 "Ricerca errori" (pagina 51).
Il display può essere comandato picchiettandolo con colpi leggeri:
• Picchiettare 1 volta per attivare la retroilluminazione del display o
passare al messaggio successivo.
• Picchiettare 2 volte per visualizzare nuovamente i messaggi sul
display relativi alla fase di inizializzazione dell'inverter (vedere
capitolo 6.2 "Messaggi sul display durante l'inizializzazione"
(pagina 38).
Sezionatore di carico CC Electronic Solar Switch (ESS).
• Se è inserito il sezionatore ESS, il circuito elettrico CC si chiude.
• Per interrompere il circuito elettrico CC e scollegare l'inverter sotto
carico in modo sicuro, occorrerà estrarre dapprima l'Electronic Solar
Switch e quindi tutti i connettori a spina CC , come descritto nel
capitolo 7.2 "Apertura dell'inverter" (pagina 44).
