Collegamento elettrico SMA Solar Technology AG
24 SB12-17-IA-it-52 Istruzioni per l’installazione

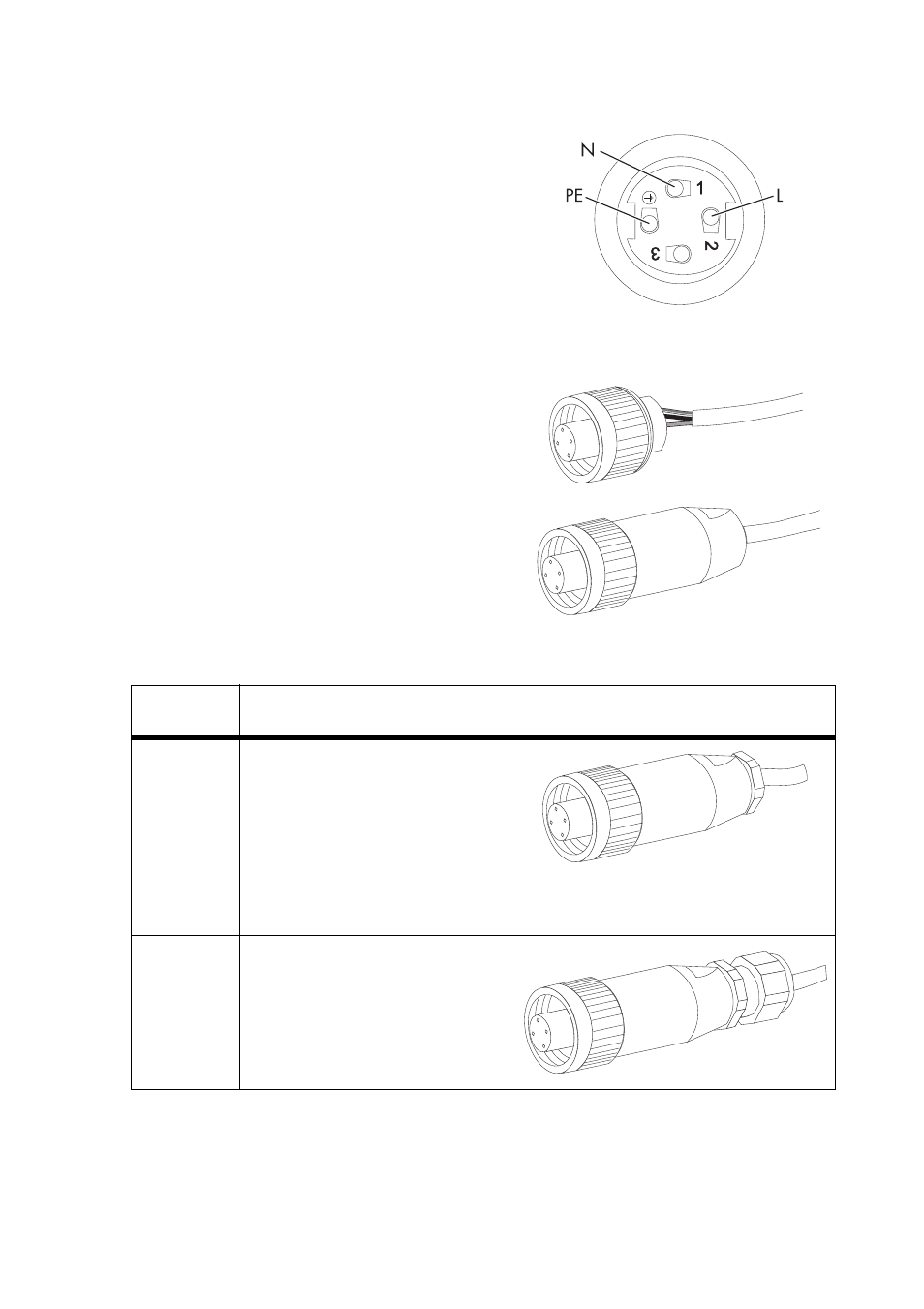

8. Infilare il conduttore di protezione PE (verde-giallo)
nel morsetto a vite con l'indicazione della messa a
terra sulla bussola d'attacco e serrare la vite.
9. Infilare il conduttore neutro N (blu) nel morsetto a
vite 1 sulla bussola d'attacco e serrare la vite.
10. Infilare la fase L (marrone o nero) nel morsetto a
vite 2 sulla bussola d'attacco e serrare la vite.
11. Lasciare libero il morsetto a vite 3 sulla bussola
d'attacco.
12. Controllare che i fili siano fissati saldamente.
13. Serrare la bussola filettata alla bussola d'attacco.
14. Serrare la vite di pressione o il passacavo sulla bussola filettata.
☑ La scatola di collegamento CA è avvitata.
15. Se la scatola di collegamento CA non viene collegata subito all'inverter, chiudere il connettore
femmina CA sull'inverter mediante il tappo di protezione in dotazione.
Dimensione
utilizzata Procedura
PG13,5
La gabbietta di bloccaggio, compresa la guarnizione ad anello, viene spinta
nella bussola filettata fino a scomparire del tutto.
PG16 • Serrare il dado per raccordi
al pressacavo.
