Collegamento elettrico
SMA Solar Technology AG
18
SB12-17-IA-it-52
Istruzioni per l’installazione
5 Collegamento elettrico
5.1 Panoramica dei punti di collegamento
5.1.1 Vista esterna

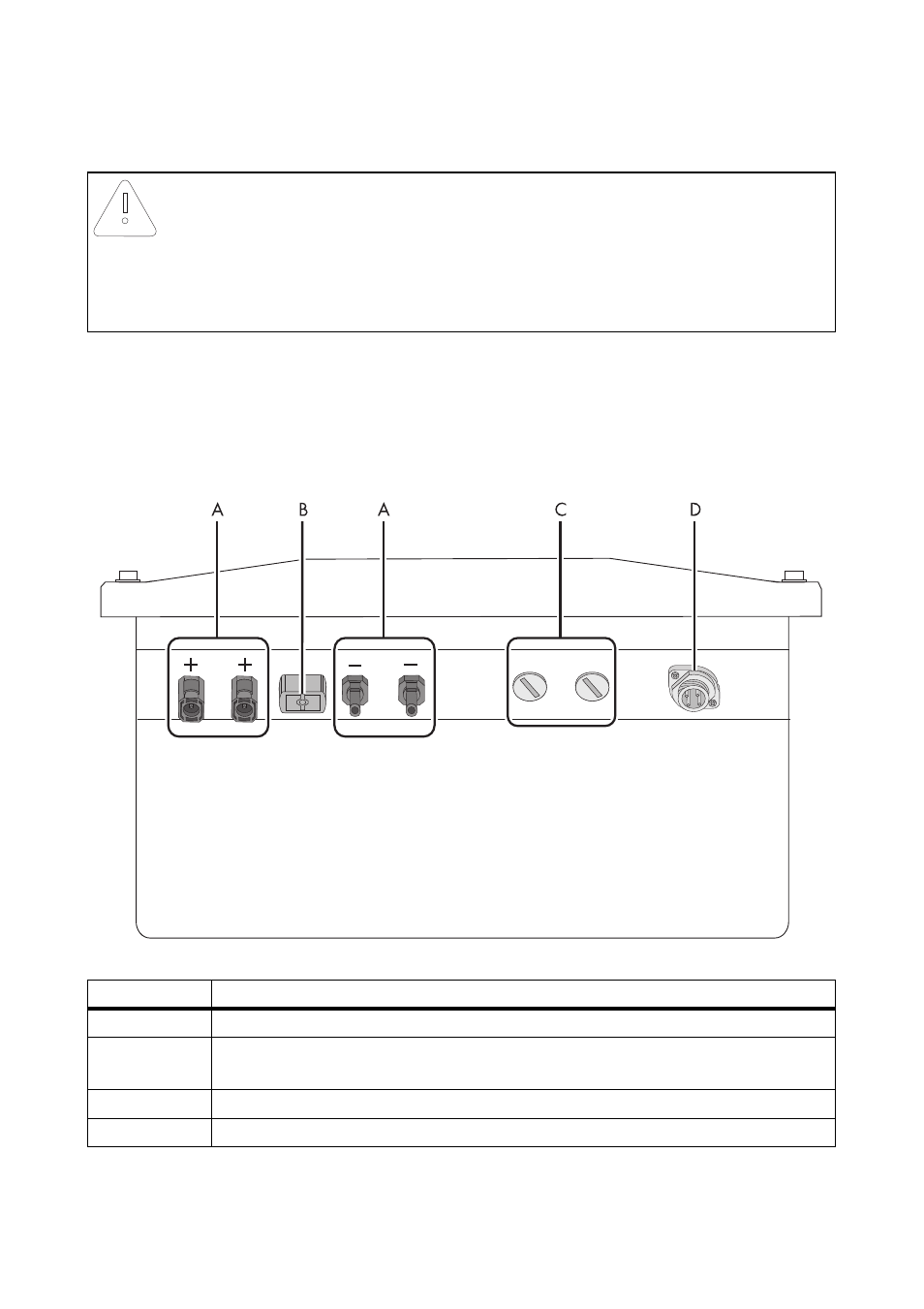

La seguente figura mostra l'assegnazione dei singoli punti di collegamento sul fondo dell'inverter.
AVVISO!
Danneggiamento dell'inverter per scarica elettrostatica!
Le scariche elettrostatiche possono provocare danni irrimediabili ai componenti interni
dell'inverter.
• Prima di toccare un componente scaricare la propria carica elettrostatica.
Oggetto
Descrizione
A
Connettori a spina CC per il collegamento delle stringhe FV
B
Connettore femmina per il collegamento del sezionatore CC Electronic Solar
Switch (ESS)
C
Apertura dell'involucro con tappo di chiusura per la comunicazione
D
Connettore femmina per il collegamento CA
