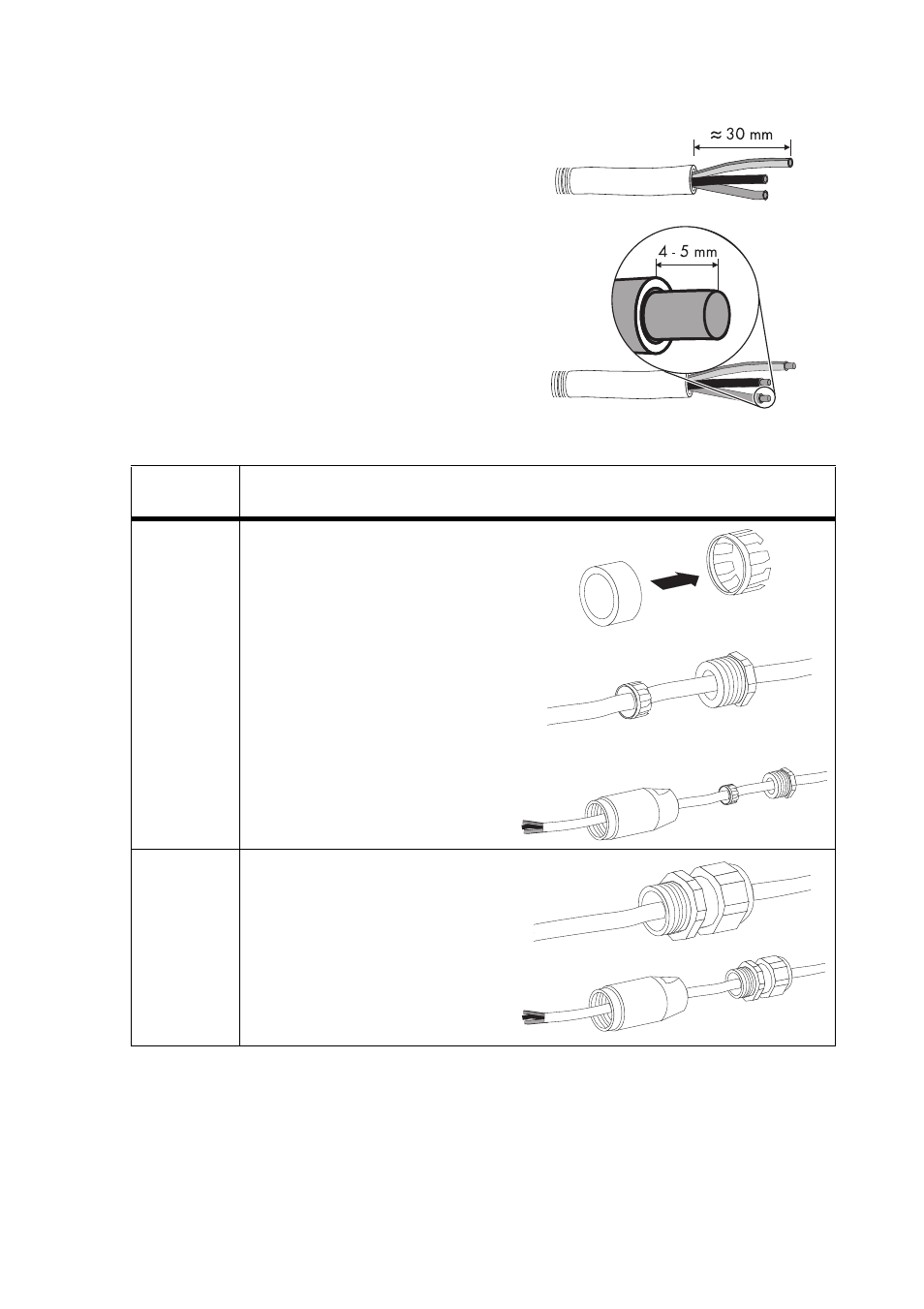

4. Togliere ca. 30 mm di guaina dalla linea CA.
5. Accorciare L e N di 5 mm.
6. Spelare i fili del cavo di circa 4 - 5 mm.
7. Inserire la vite di pressione o il pressacavo e la
bussola filettata sulla linea CA.
Dimensione
utilizzata Procedura
PG13,5 • Premere la guarnizione ad
anello nella gabbietta di
bloccaggio.
• Condurre la vite di pressione
PG13,5 e la gabbietta di
bloccaggio compresa la
guarnizione ad anello lungo
la linea CA.
• Condurre la bussola filettata
lungo la linea CA.
PG16 • Condurre il pressacavo
PG16 lungo la linea CA.
• Condurre la bussola filettata
lungo la linea CA.
