SMA Solar Technology AG Collegamento elettrico
Istruzioni per l’installazione SB12-17-IA-it-52 19
5.1.2 Vista interna

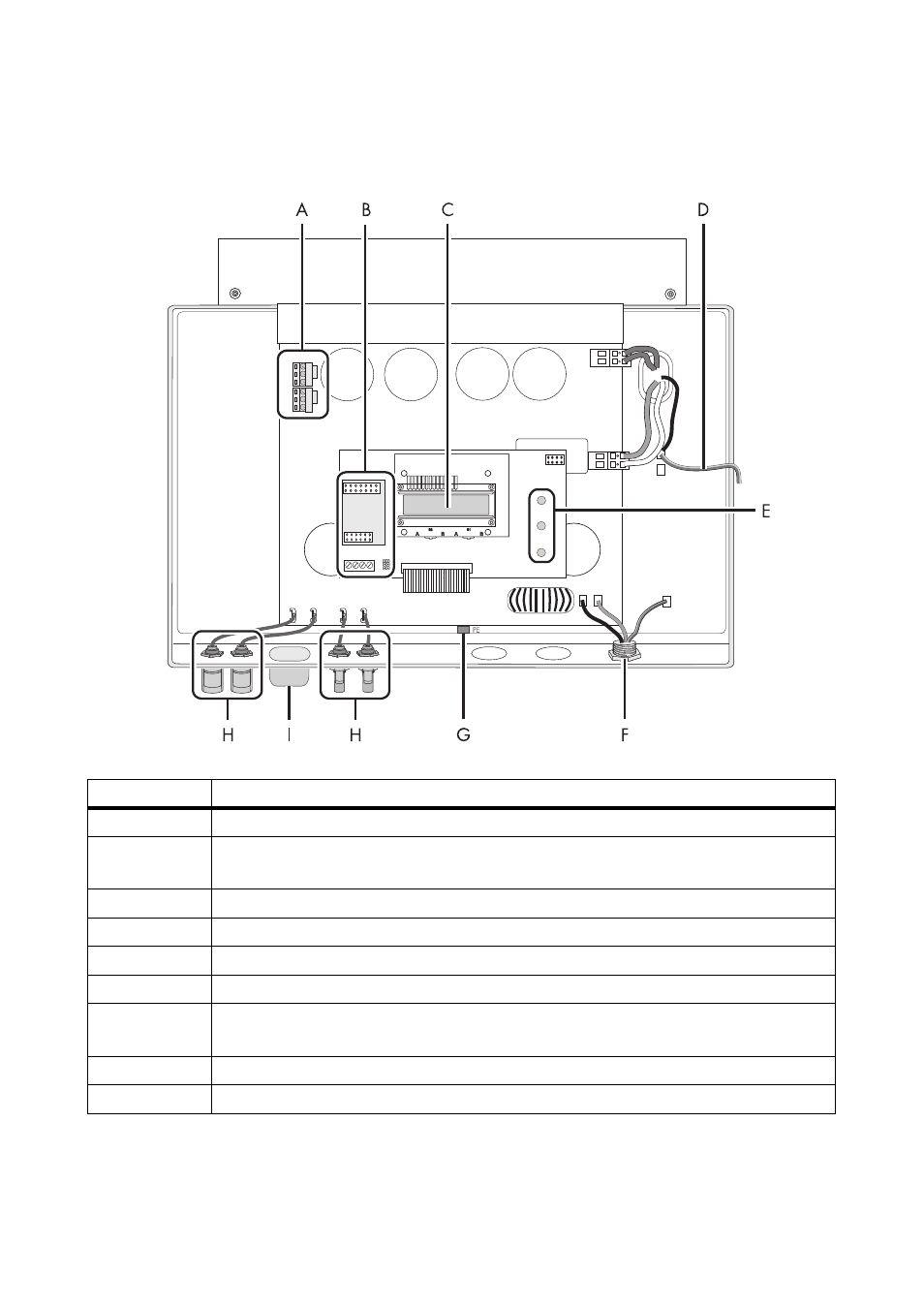

La seguente figura mostra i diversi componenti e punti di collegamento dell'inverter aperto:
Oggetto Descrizione
A Varistori
B Punto di collegamento e ingressi per la comunicazione opzionale tramite RS485 o
via radio
C Display
D Cavo di collegamento PE per il coperchio
E LED di segnalazione della condizione di funzionamento
F Connettore femmina per il collegamento CA
G Spina piatta per la messa a terra della schermatura del cavo nel caso di
comunicazione RS485
H Connettori a spina CC
I Connettore femmina per Electronic Solar Switch (ESS)
