Collegamento elettrico SMA Solar Technology AG
26 SB12-17-IA-it-52 Istruzioni per l’installazione
5.2.3 Messa a terra ulteriore
Se è obbligatorio un secondo conduttore di protezione, un'ulteriore messa a terra o una
compensazione del potenziale, è possibile mettere a terra l'inverter in corrispondenza dell'involucro.

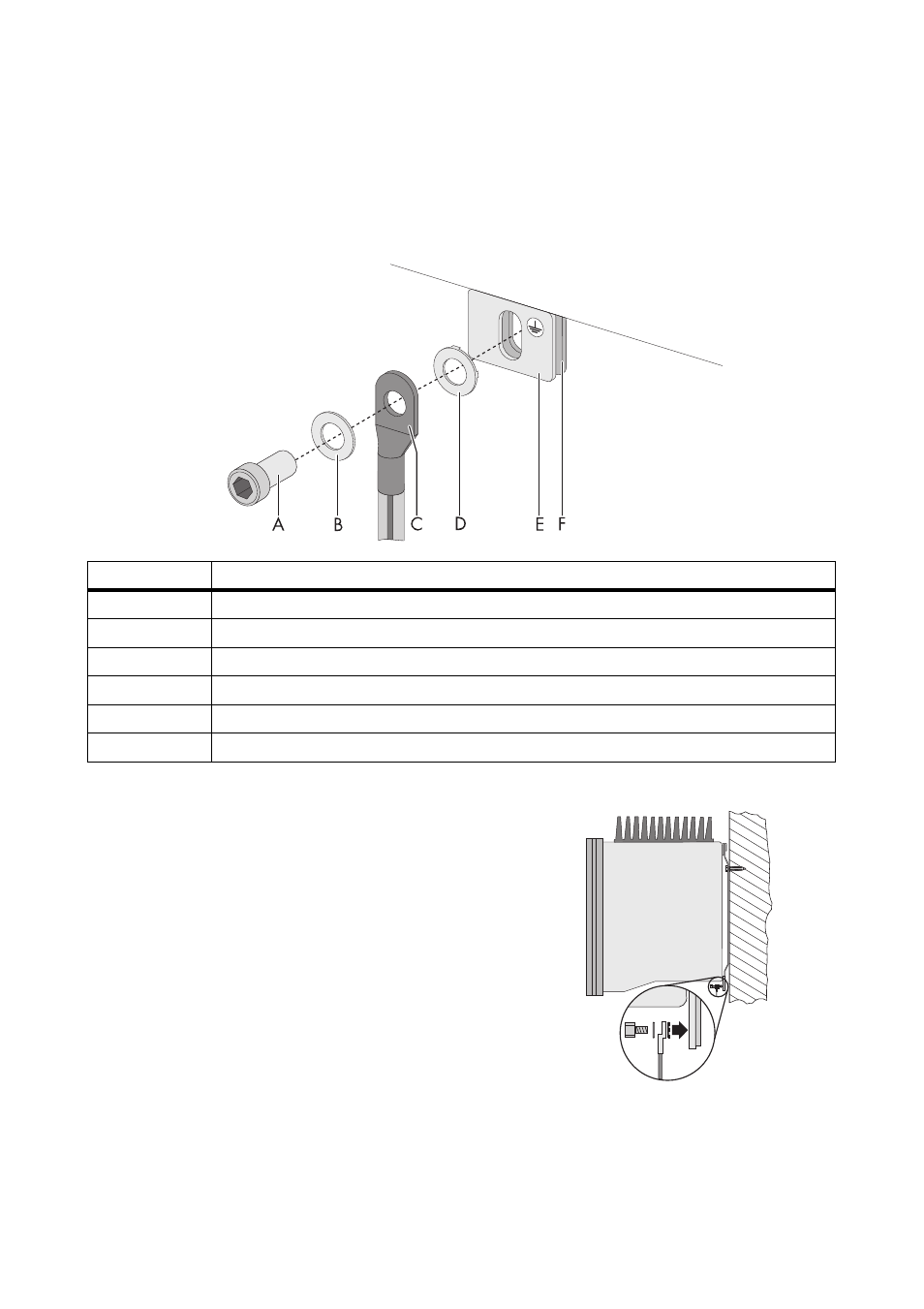

Panoramica messa a terra ulteriore
Procedura
1. Disporre sulla vite a testa cilindrica la rondella, il
capocorda con il conduttore di protezione e la
rondella di sicurezza. I denti della rondella di
sicurezza devono essere rivolti verso la linguetta
metallica.
2. Inserire la vite a testa cilindrica nella linguetta
metallica sul lato inferiore dell'involucro e avvitare
il supporto da parete Stringere la vite a testa
cilindrica con una coppia di 6 Nm.
3. Verificare che il contatto tra conduttore di
protezione e involucro sia conforme alle norme in
vigore nel Paese di installazione.
Oggetto Descrizione
A Vite a testa cilindrica M6x12 (fornita in dotazione)
B Rondella
C Capocorda (M6) con conduttore di protezione
D Rondella di sicurezza (fornita in dotazione)
E Linguetta metallica sul lato inferiore dell'involucro
F Supporto da parete dell'inverter
