SMA Solar Technology AG Collegamento elettrico
Istruzioni per l’installazione SB12-17-IA-it-52 29

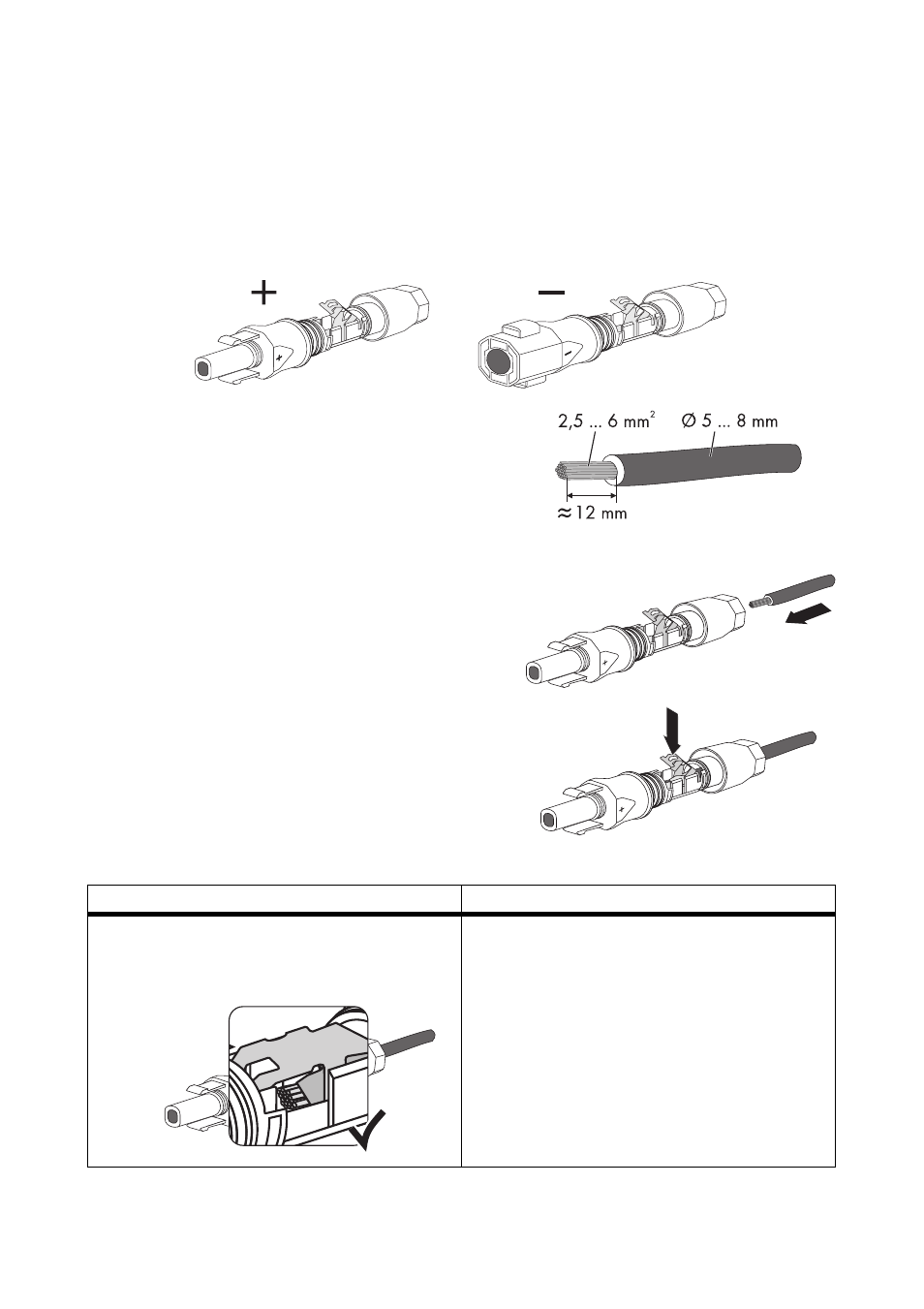

5.4.2 Preparazione dei connettori a spina CC
Per il collegamento all'inverter è necessario che tutte le linee di collegamento ai moduli FV siano
dotate di connettori a spina CC.
Preparare i connettori a spina CC come descritto di seguito. Fare attenzione alla corretta polarità. I
connettori a spina CC sono contrassegnati con "+" e "–".
Requisiti di linea:
• Utilizzare una linea FV 1-F.
Procedura
1. Introdurre la linea denudata nel connettore fino
all'arresto.
2. Premere il morsetto verso il basso finché non scatta
in posizione.
3. Assicurarsi che la linea sia ben fissa in sede.
Risultato Provvedimento
☑ La linea è correttamente in sede se i
conduttori sono visibili nella camera del
morsetto.
• Procedere con il punto 4.
