SMA Technologie AG Visualizzazione dati
Istruzioni per l’uso SDC-TIT080642 Pagina 73

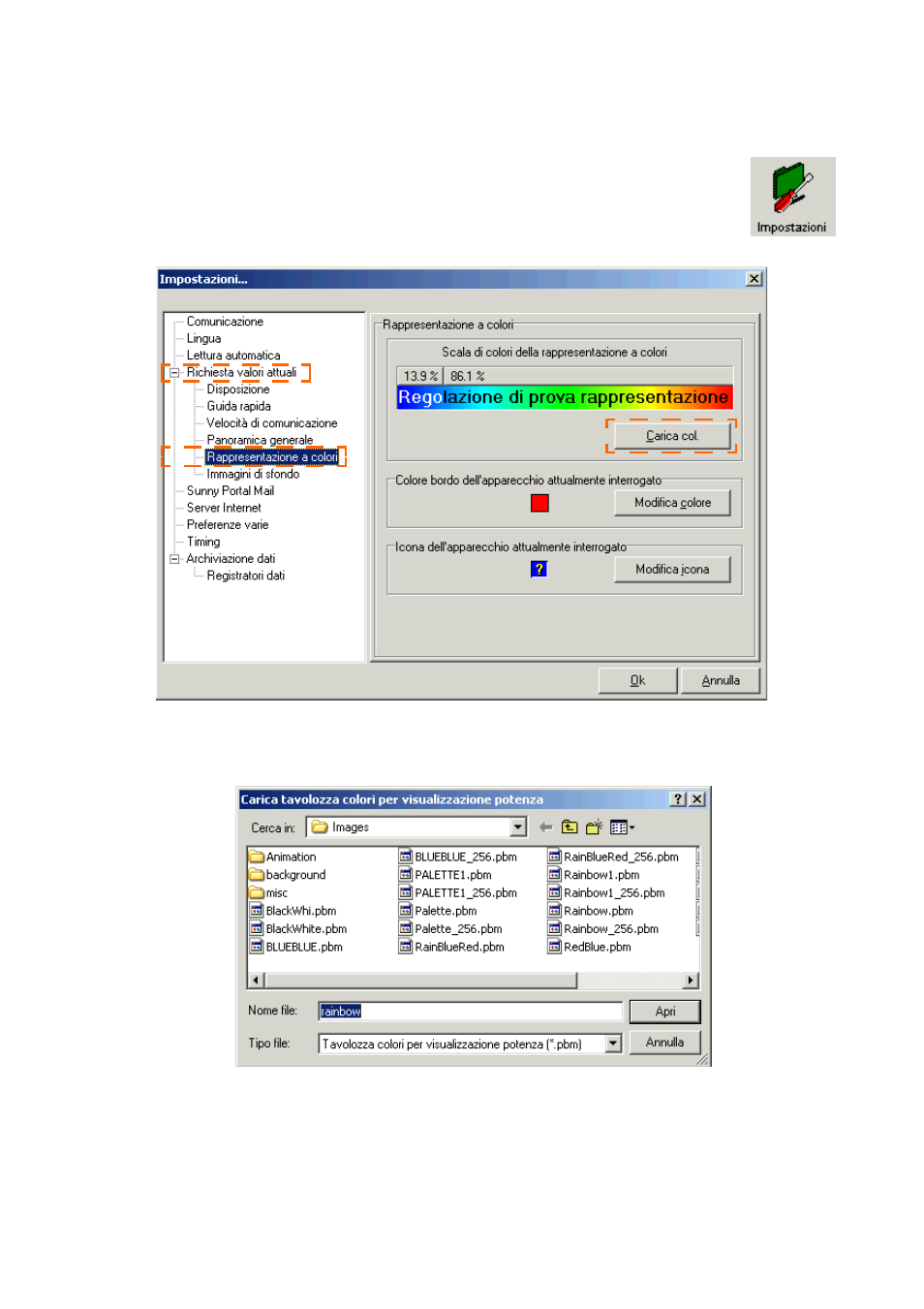

Modifica della rappresentazione a colori
1. Selezionare "Opzioni/Impostazioni" o fare clic sull'icona
"Impostazioni". Si apre la finestra "Impostazioni...".
2. Selezionare "Richiesta valori attuali/Rappresentazione a colori". Si
apre la finestra "Impostazioni" (vedere figura in basso).
3. Fare clic su <Carica tavolozza colori>.
Si apre la finestra "Carica tavolozza colori per visualizzazione potenza".
4. Selezionare una tavolozza colori dalla lista e fare clic su <Apri>. Per sapere come
creare una tavolozza colori individuale vedere il capitolo 13.6 „Creazione della
tavolozza colori per i campi apparecchio” (Pagina 177).
Viene visualizzata la finestra "Impostazioni" con la tavolozza colori selezionata
(vedere figura in basso).
