Collegamento PC ad un apparecchio di comunicazione SMA Technologie AG
Pagina 24 SDC-TIT080642 Istruzioni per l’uso

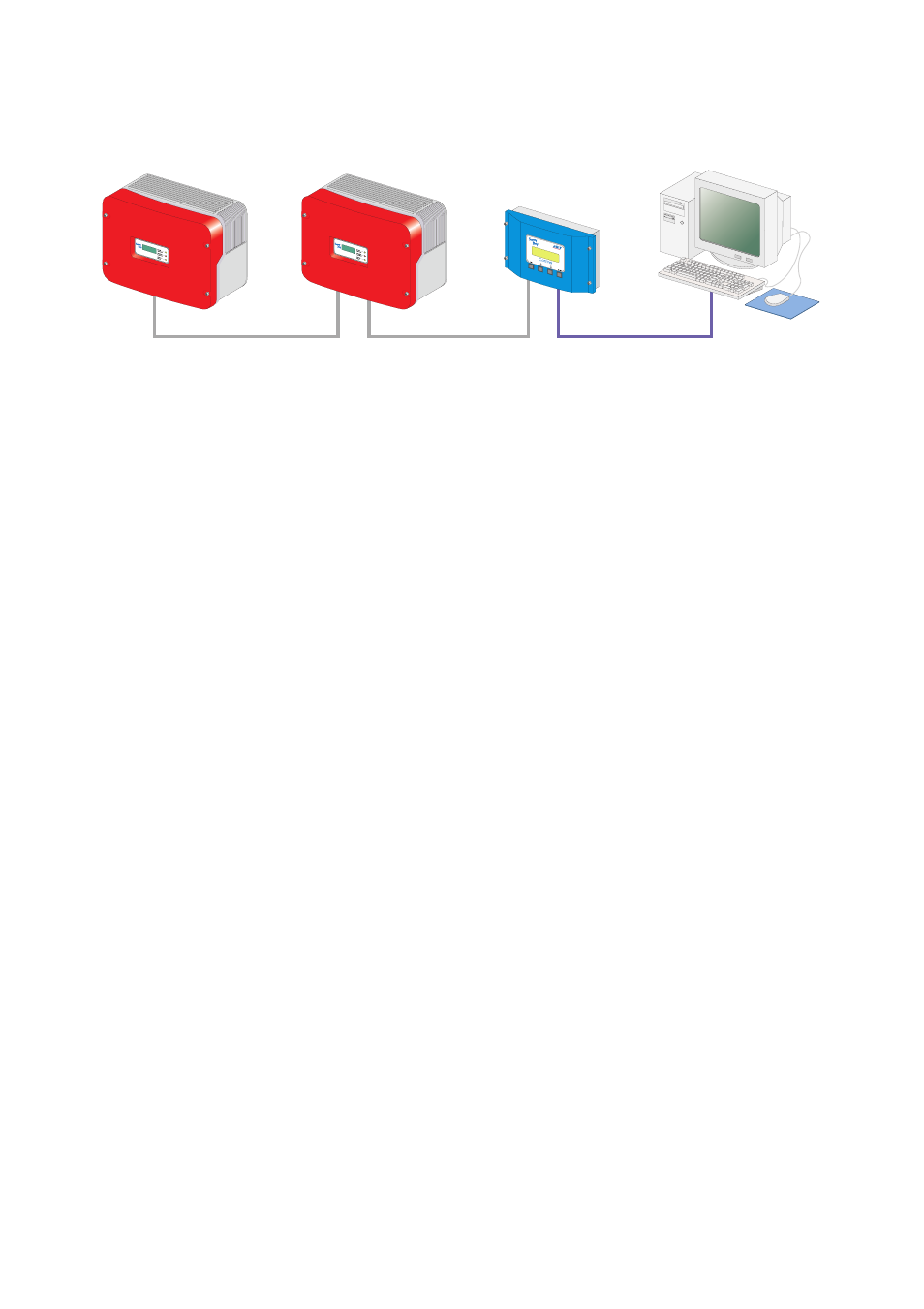

5.2.2 Collegamento via RS485
Caratteristiche della comunicazione RS485:
• È possibile collegare fino a 50 Sunny Boy Control/Plus ad un PC.
• Il PC deve essere dotato di una porta RS485. In caso contrario, vedere il capitolo
5.1 „Note sull'utilizzo dei convertitori seriali” (Pagina 20).
• Per ogni Sunny Boy Control è necessaria un'interfaccia RS485 Piggy-Back sulla
presa di connessione PC (COM 2).
Sul Sunny Boy Control Plus può essere utilizzata, in alternativa, anche la presa
AUX (COM 3), se è dotata di un'interfaccia RS485 Piggy-Back.
• La lunghezza totale massima del cavo è di 1200 m.
Consigli per il cablaggio
La lunghezza e la qualità dei cavi influiscono sulla qualità del segnale. Osservare le
seguenti avvertenze per il cablaggio al fine di ottenere una buona qualità del segnale.
•
Utilizzare prese D Sub metalliche; prese in plastica o in plastica metallizzata
possono provocare errori nella trasmissione dati.
• Per esterni utilizzare un cavo con le seguenti caratteristiche.
- diametro: minimo 2 x 2 x 0,22 mm
2
o minimo 2 x 2 x AWG 24
- schermato
- cavi a coppie intrecciate (twisted pair)
- resistente ai raggi UV
Si consigliano i seguenti tipi di cavo per l'esterno.
Cavo di comunicazione SMA: COMCAB-OUTxxx*
*disponibile nelle lunghezze xxx = 100 m/200 m/500 m e 1000 m.
Cavo Lapp: UNITRONIC Li2YCYv 2 x 2 x 0,22 mm
2
Per l'esterno si può utilizzare anche un cavo di comunicazione per l'interno, se lo
si protegge contro i raggi UV mediante una canalina per cavi idonea.
RS485
