Collegamento PC ad un apparecchio di comunicazione SMA Technologie AG
Pagina 22 SDC-TIT080642 Istruzioni per l’uso
5.2 Sunny Boy Control/Plus

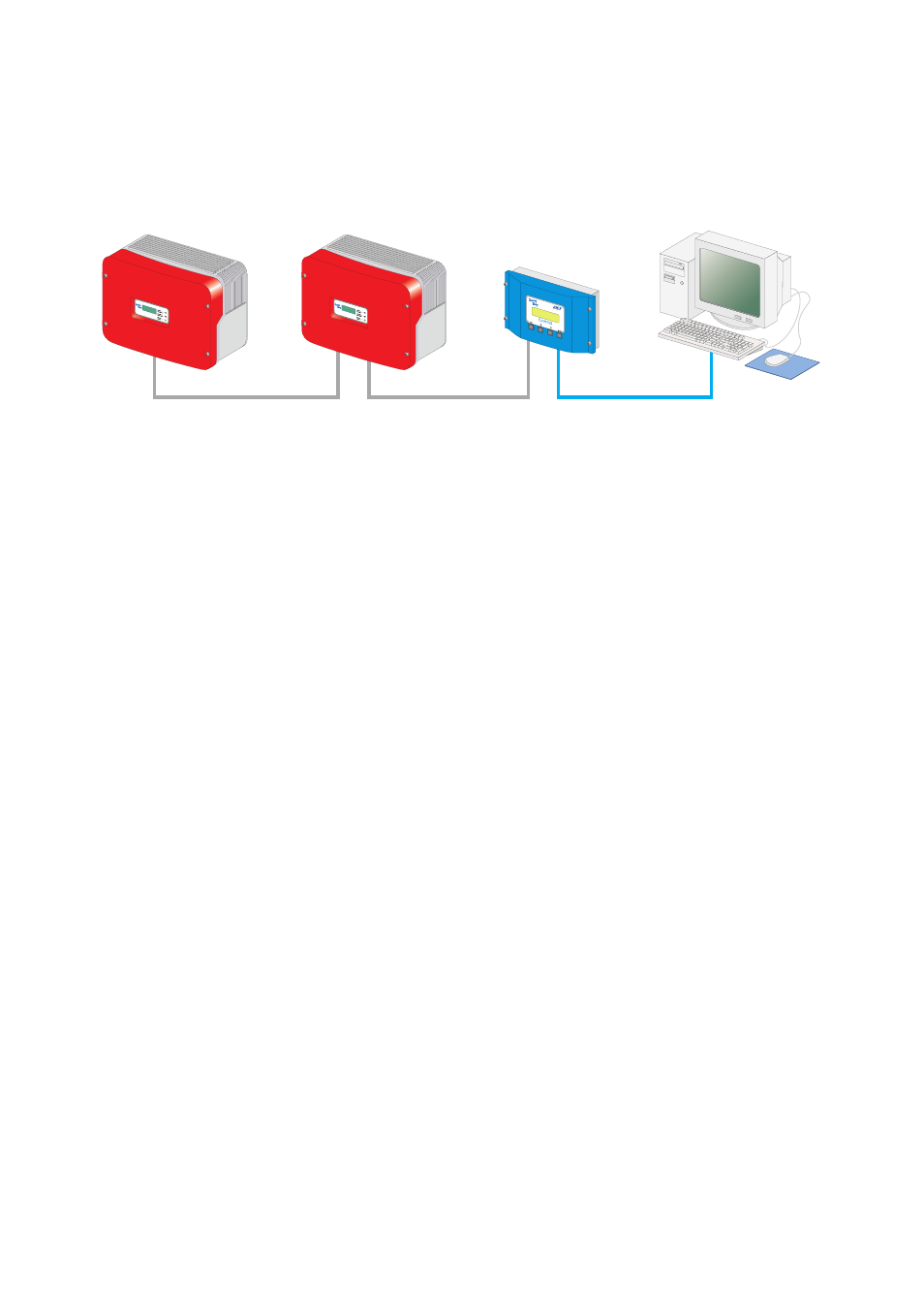

5.2.1 Collegamento via RS232
Caratteristiche della comunicazione RS232:
• È possibile collegare solo un Sunny Boy Control/Plus con un PC.
• Il PC deve essere dotato di una porta RS232. In caso contrario, vedere il capitolo
5.1 „Note sull'utilizzo dei convertitori seriali” (Pagina 20).
• Per il Sunny Boy Control/Plus è necessario disporre di un'interfaccia RS232 Piggy-
Back sulla presa di connessione PC (COM 2).
Sul Sunny Boy Control Plus può essere utilizzata, in alternativa, anche la presa
AUX (COM 3), se è dotata di un'interfaccia RS232 Piggy-Back.
• La lunghezza totale massima del cavo è di 12 m.
Consigli per il cablaggio
Il collegamento tra il Sunny Boy Control e il PC viene effettuato mediante un comune
cavo cross. Utilizzare il cavo cross compreso nella fornitura.
Se la lunghezza non fosse sufficiente, utilizzare un cavo cross reperibile in commercio
della lunghezza necessaria.
Funzioni dei jumper sul Sunny Boy Control/Plus
Per la comunicazione con interfaccia RS232 non deve essere inserito nessun tipo di
jumper per PC (COM 2) del Sunny Boy Control/Plus o AUX (COM 3) sul Sunny Boy
Control Plus.
RS232
