SMA Sunny Data Control V.4.2 - Manuale (Pagina 26)

Collegamento PC ad un apparecchio di comunicazione SMA Technologie AG
Pagina 26 SDC-TIT080642 Istruzioni per l’uso

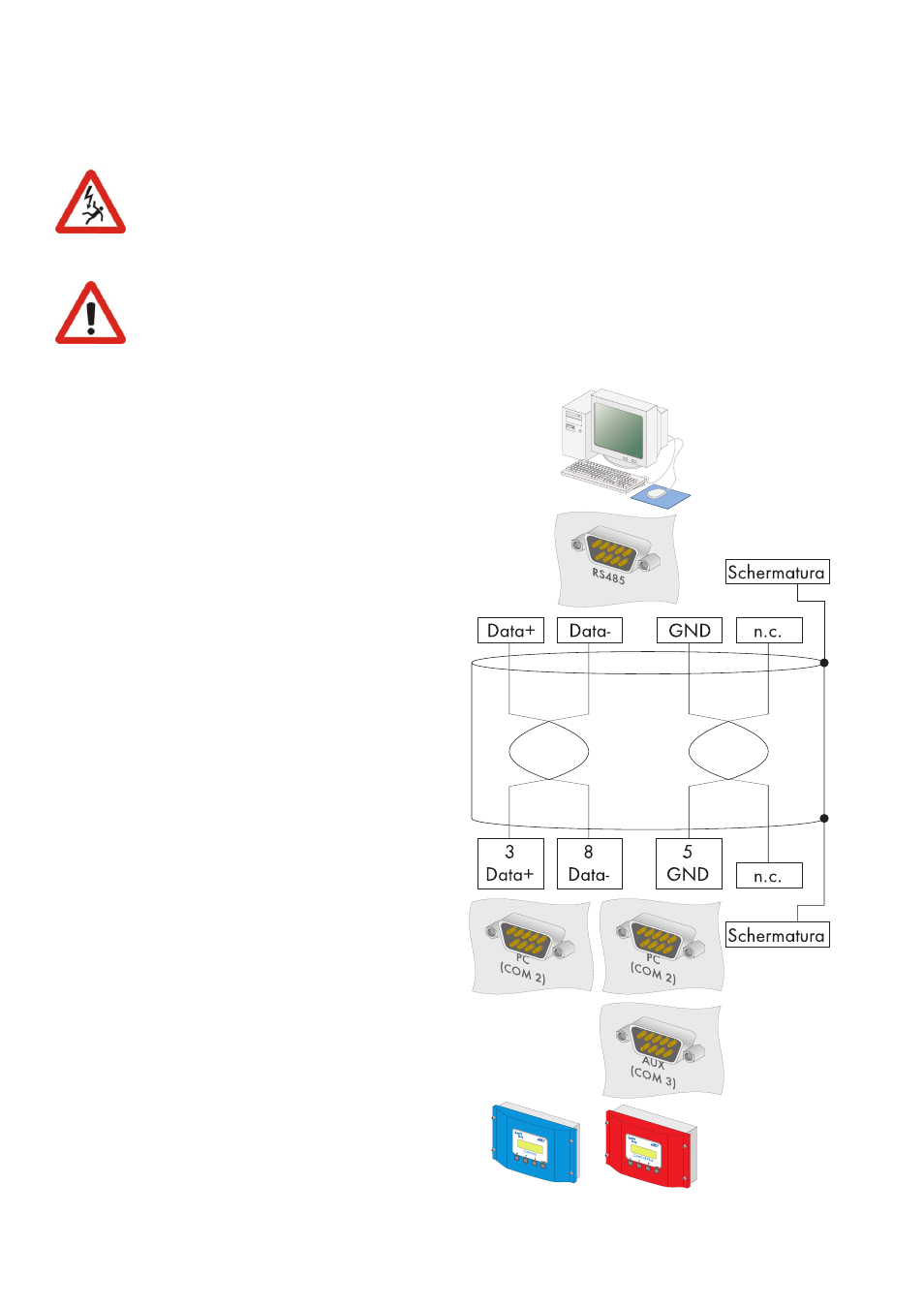

Schema di cablaggio
1. Inserire il connettore D-Sub a 9 poli
in una presa COM libera del
proprio PC. Per l'attribuzione del
collegamento dell'interfaccia
RS485 vedere la documentazione
del PC o la documentazione della
scheda plug-in. Durante il
collegamento del cavo accertarsi
che i fili Data+ e Data- siano una
coppia intrecciata. Tagliare il cavo
del quarto filo inutilizzato in modo
tale che non possano verificarsi
cortocircuiti. Annotare il colore dei
fili:
2. Se il PC è collegato ad una delle
due estremità del bus dati RS485,
eseguire la terminazione
dell'estremità del cavo così come
descritto nella documentazione del
PC o nella documentazione della
scheda plug-in.
3. Applicare la tensione di
polarizzazione del bus dati RS485
così come descritto nella
documentazione del PC o nella
documentazione della scheda
plug-in.
Osservare tutte le indicazioni per la sicurezza contenute nella
documentazione del Sunny Boy Control/Plus e del PC.
Spegnere il PC prima di collegare il Sunny Boy Control/Plus; in caso
contrario una o entrambe le interfacce COM potrebbero essere
danneggiate.
Data+ ____________________
Data- ____________________
GND ____________________
Sunny Boy Control Sunny Boy Control Plus
