SMA Sunny Data Control V.4.2 - Manuale (Pagina 32)

Collegamento PC ad un apparecchio di comunicazione SMA Technologie AG
Pagina 32 SDC-TIT080642 Istruzioni per l’uso
Collegamento ad un cavo di rete Ethernet
1. Collegare il PC alla rete come descritto nelle istruzioni per l'uso della scheda di
rete Ethernet.
2. Collegare il Sunny Boy Control/Plus alla rete Ethernet così come descritto nelle
istruzioni per l'uso del Net Piggy-Back.
Collegamento diretto ad un singolo PC
1. Inserire un'estremità del cavo crossover nella scheda di rete Ethernet del proprio
PC.
2. Inserire l'altra estremità del cavo di rete Ethernet nella presa Net del Sunny Boy
Control/Plus.
3. Stendere il cavo in modo da prevenire la possibilità di inciamparvi.

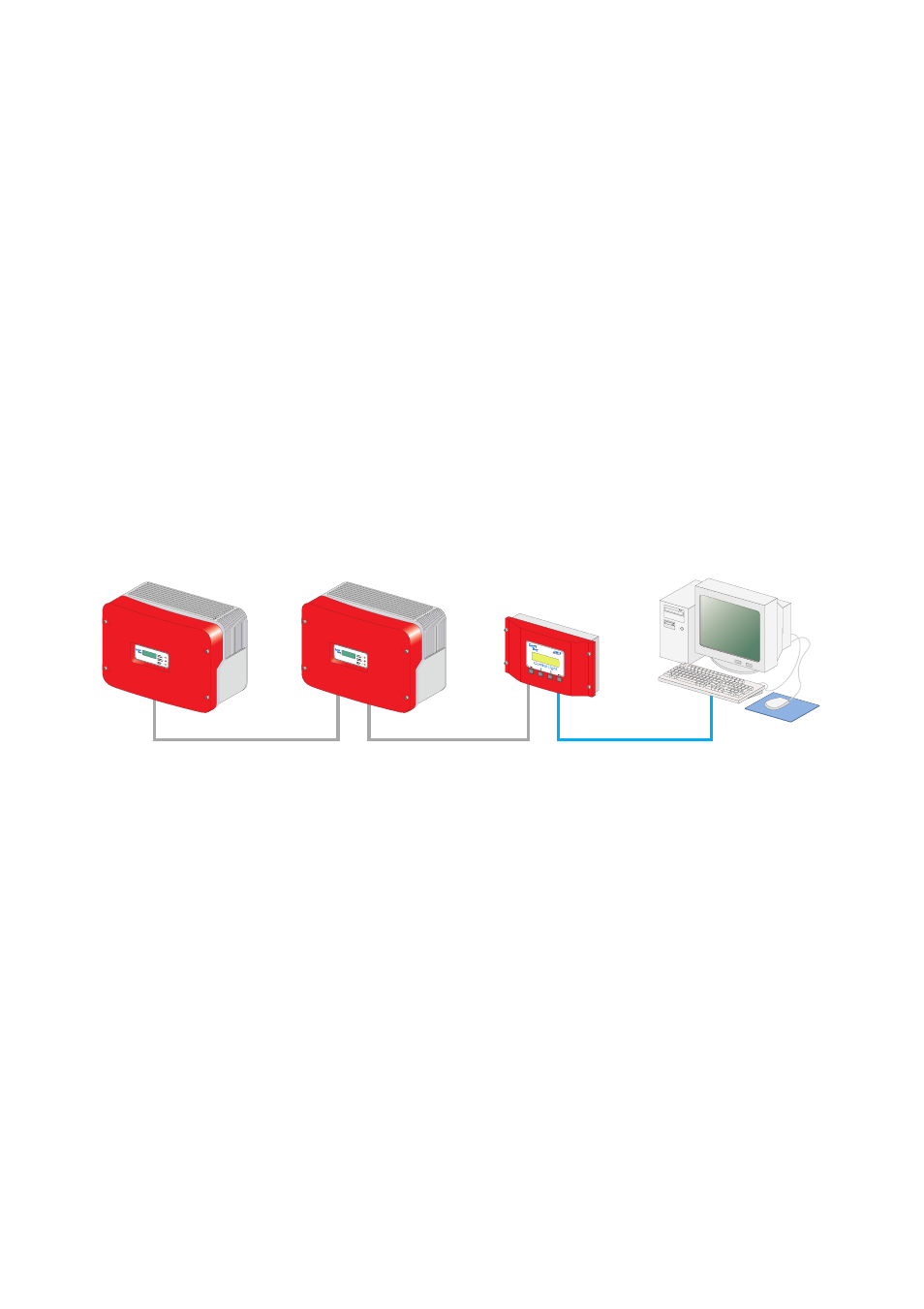

5.3 Sunny Boy Control Light
5.3.1 Collegamento via RS232
Caratteristiche della comunicazione RS232:
• È possibile collegare solo un Sunny Boy Control Light ad un PC.
• Il PC deve essere dotato di una porta RS232. In caso contrario, vedere il capitolo
5.1 „Note sull'utilizzo dei convertitori seriali” (Pagina 20).
• La lunghezza totale massima del cavo è di 12 m.
Consigli per il cablaggio
Il collegamento tra il Sunny Boy Control Light e il PC viene effettuato mediante un
comune cavo cross. Utilizzare il cavo cross compreso nella fornitura.
Se la lunghezza non fosse sufficiente, utilizzare un cavo cross reperibile in commercio
della lunghezza necessaria.
RS232
