SMA Sunny Data Control V.4.2 - Manuale (Pagina 60)

Visualizzazione dati SMA Technologie AG
Pagina 60 SDC-TIT080642 Istruzioni per l’uso

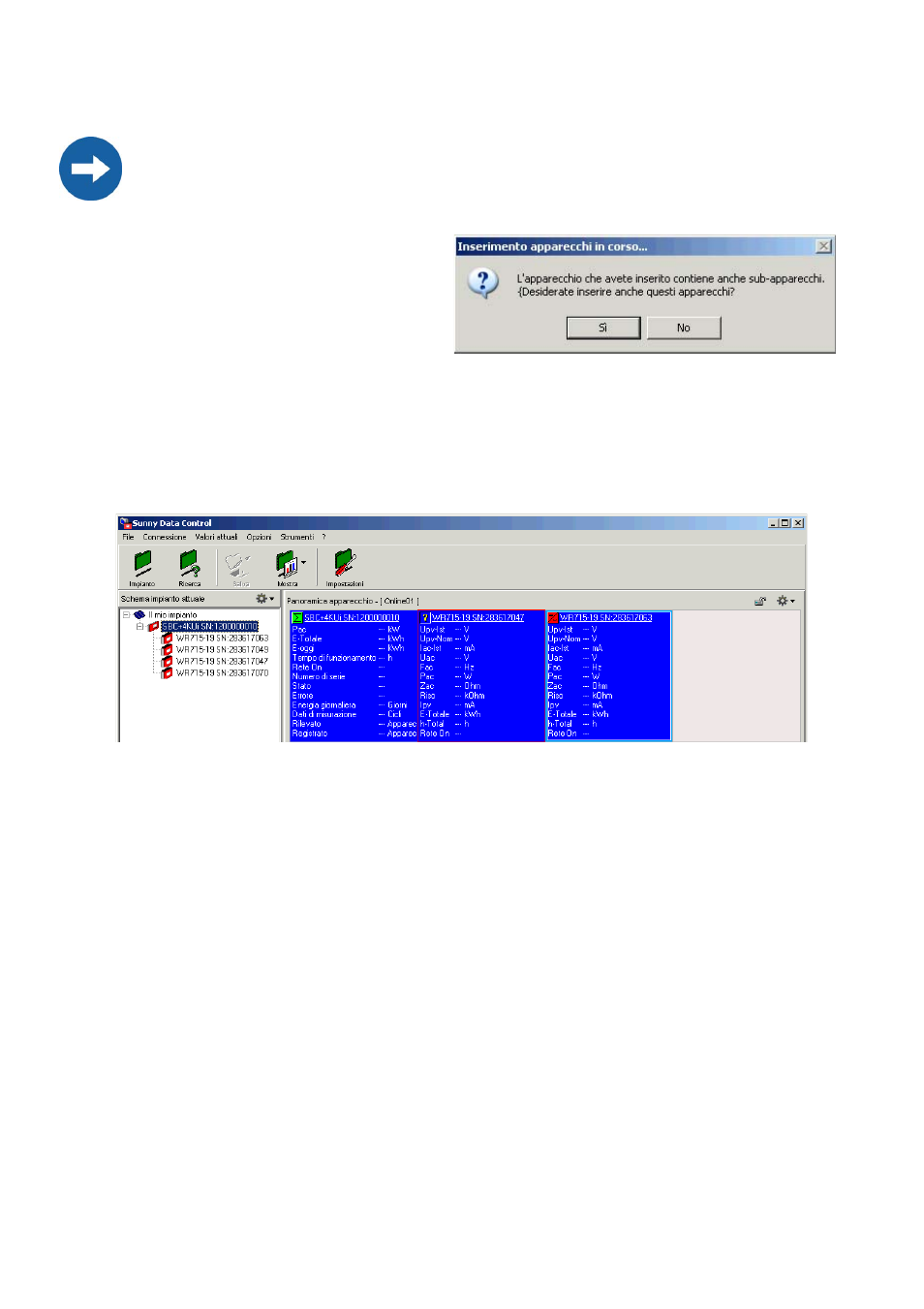

2. Dopo aver trascinato un Sunny Boy
Control in un campo, si apre una
finestra di richiesta. Se si desidera
aggiungere alla panoramica anche
tutti gli inverter assegnati al Sunny
Boy Control, fare clic su <Sì>. Se si
vuole prima aggiungere solo il Sunny Boy Control, fare clic su <No>.
Se nella finestra di richiesta si è fatto clic su <No>, nella panoramica apparecchi viene
aggiunto solo il Sunny Boy Control. Se invece è stato premuto il tasto <Sì>, nella
panoramica apparecchi viene aggiunto il Sunny Boy Control con tutti i relativi inverter
(vedere figura in basso).
3. In questo modo è possibile trascinare gli altri apparecchi nella struttura ad albero
dell'impianto nei campi della panoramica apparecchi.
Modifica della posizione dei campi occupati
4. È possibile spostare i campi occupati nella panoramica apparecchi trascinando il
campo occupato su un campo libero.
In questo modo si ha la possibilità di riprodurre graficamente la struttura reale del
proprio impianto nella finestra riepilogativa o di riunire più apparecchi in gruppi.
È possibile trascinare ogni apparecchio solo una volta nella panoramica
apparecchi. È possibile posizionare un apparecchio solo in un campo libero.
