SMA Sunny Data Control V.4.2 Manuale d'uso
Pagina 47
SMA
Technologie AG
Prime impostazioni
Istruzioni per l’uso
SDC-TIT080642
Pagina 47
3.
Nel menu a tendina "Connessione con" selezionare la relativa interfaccia COM
con cui il Sunny Boy Control è collegato al PC. Le interfacce COM sono numerate
sul PC (1, 2, 3 ecc.).
4.
Fare clic su <Impostazioni>.
5.

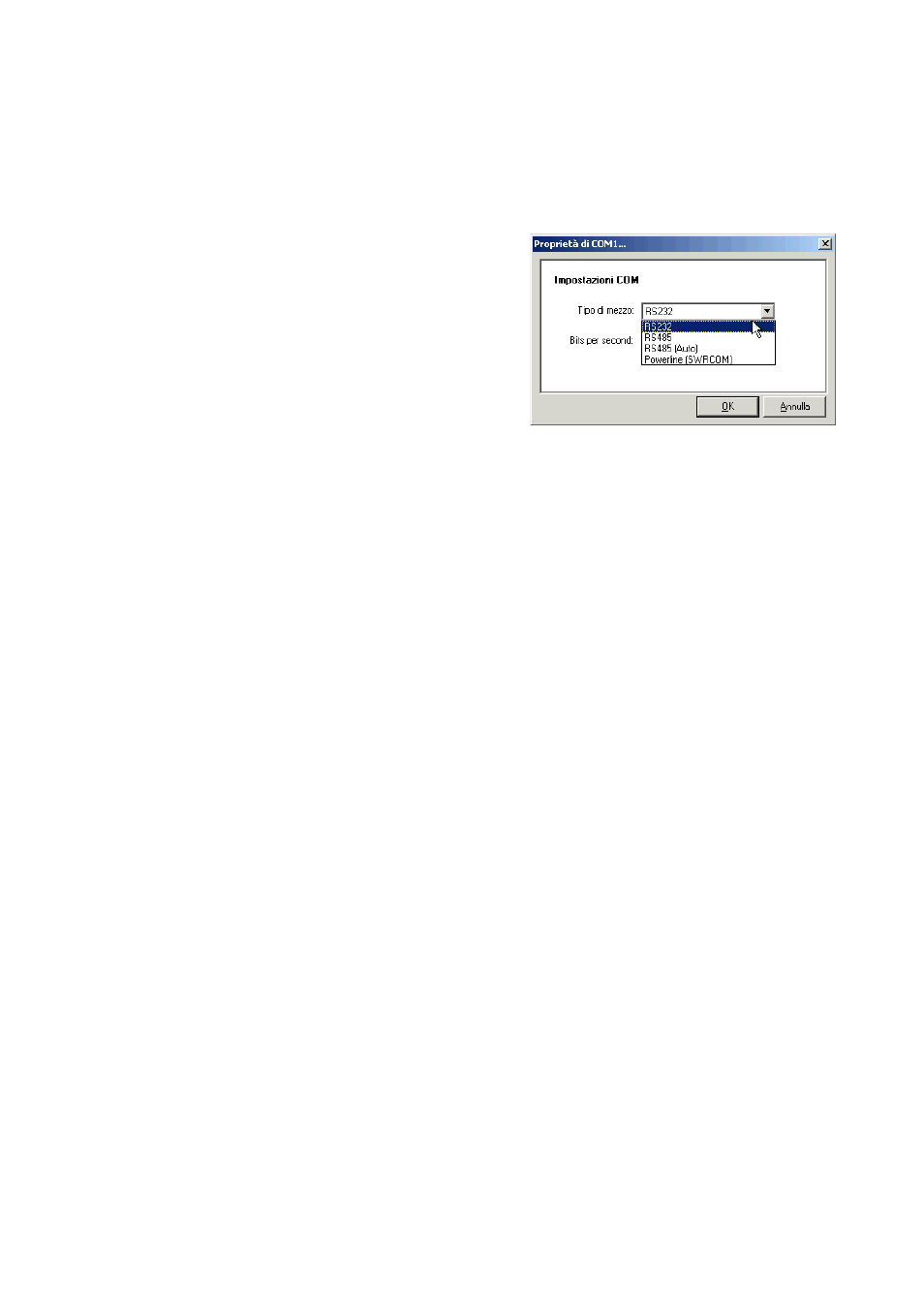

Si apre la finestra per le impostazioni di
connessione. Nel menu a tendina "Tipo
mezzo:" selezionare il mezzo con cui il
Sunny Boy Control è collegato alla porta
COM del proprio PC.
Sono disponibili le seguenti possibilità:
•
RS232
•
RS485
Se si seleziona l'interfaccia RS485 bisogna prima disattivare il buffer FIFO
dell'interfaccia seriale così come descritto nelle istruzioni per l'uso del sistema
operativo.
•
RS485 (auto)
•
Powerline (SWRCOM)
Bit al secondo (baud rate)
6.
Selezionare nel menu a tendina "Bit al secondo:" il baud rate.
- Se un inverter viene collegato direttamente al PC: selezionare 1200 bit al
secondo.
- Se un Sunny Boy Control viene collegato al PC mediante RS232 e la
lunghezza del cavo è inferiore a 15 m: selezionare 19.200 bit al secondo.
7.
Fare quindi clic su <OK> per applicare le impostazioni.
Protocollo di trasporto
8.
Nel menu a tendina "Si sta utilizzando il protocollo di trasporto" selezionare il
protocollo di trasporto corrispondente all'apparecchio collegato così come
descritto al capitolo 8.3.5 „Impostazione di un protocollo di trasporto” (Pagina
52).
9.
Nella finestra "Impostazioni..." fare clic su <OK> per salvare le impostazioni.
