SMA Technologie AG Collegamento PC ad un apparecchio di comunicazione
Istruzioni per l’uso SDC-TIT080642 Pagina 27
4. Stendere il cavo in modo da prevenire la possibilità di inciamparvi.

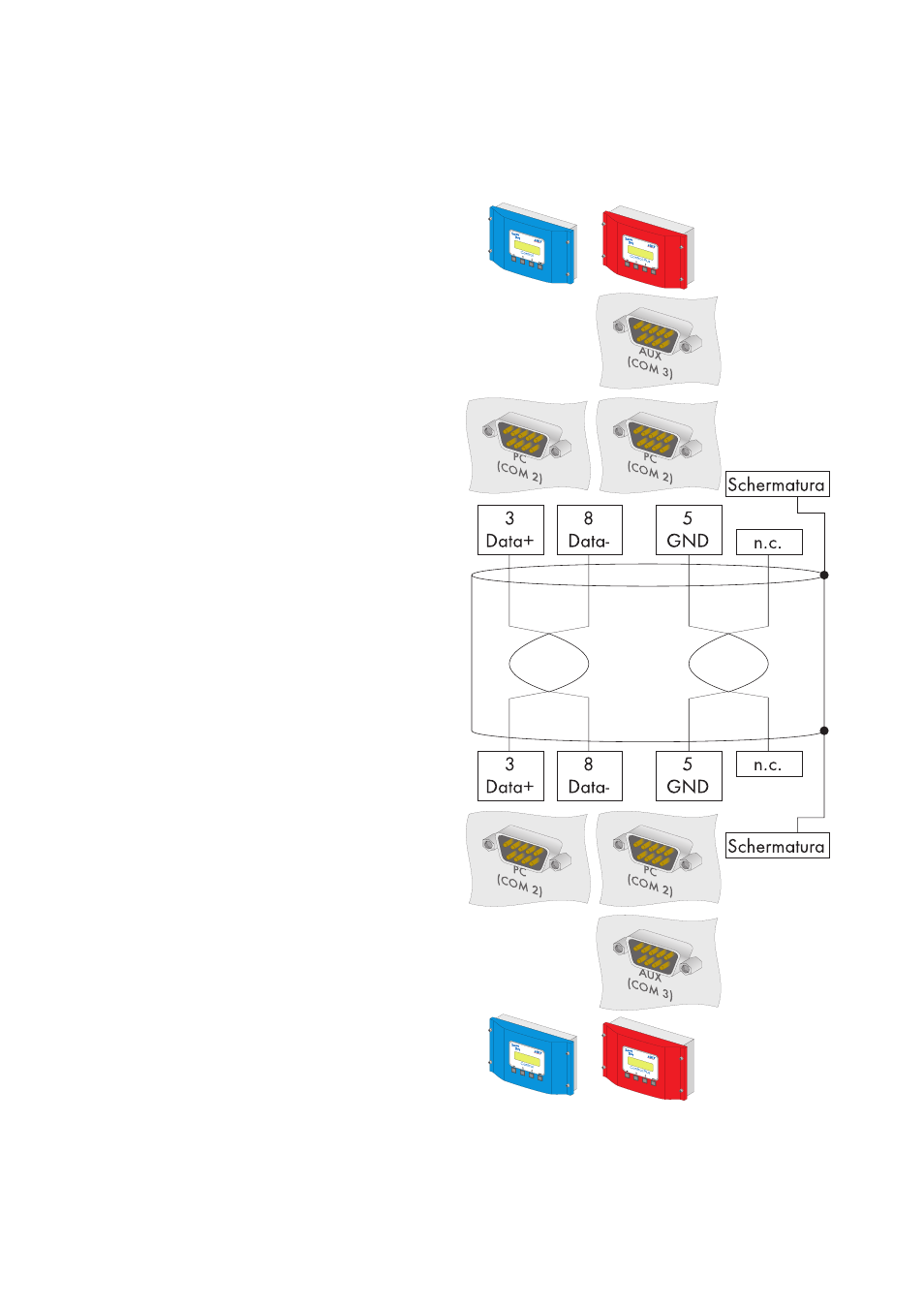

5. Inserire il connettore D Sub a 9 poli
nella presa del Sunny Boy Control
dotata dell'interfaccia RS485.
Sunny Boy Control: PC (COM 2)
Sunny Boy Control Plus: PC (COM
2) o AUX (COM 3)
6. Collegare il Data+ del PC al
Data+ del Sunny Boy Control/Plus
e così via; i 3 collegamenti
vengono connessi direttamente tra
di loro.
7. Sull'ultimo Sunny Boy Control/Plus
deve essere inserito il jumper A
dell'interfaccia utilizzata; sugli altri
Sunny Boy Control/Plus non deve
essere inserito il jumper A.
Accertarsi che sull'interfaccia
utilizzata non siano inseriti i jumper
B e C.
8. Collegare il Data+ del Sunny Boy
Control/Plus successivo con il
Data+ del Sunny Boy Control/Plus
precedente e così via; i 3
collegamenti vengono collegati
direttamente tra di loro.
9. Sull'ultimo Sunny Boy Control/Plus
deve essere inserito il jumper A
dell'interfaccia utilizzata; sugli altri
Sunny Boy Control/Plus non deve
essere inserito il jumper A.
Accertarsi che sull'interfaccia
utilizzata non siano inseriti i jumper
B e C.
Sunny Boy Control Sunny Boy Control Plus
Sunny Boy Control Sunny Boy Control Plus
