7.3.1 Alimentazione di tensione 24 V
L’alimentazione di tensione nell’intervallo 24 V avviene tramite fonte di tensione
esterna. Se soltanto poche uscite digitali/pochi ingressi digitali vengono attivati,
l’alimentazione di tensione può avvenire a costi inferiori tramite un connettore CA
standard (a 15 VCA, 15 V CA). La tensione 24 VCC necessaria si ottiene
internamente tramite un raddrizzatore per ponticelli. Per caricamenti massimi
superiori invece è necessario utilizzare una fonte di tensione 24 V CC (su +24VCC,
+24VCC, DGND, DGND).
Il canale di diagnosi ’+Diag Est+24V’ (nel caso di alimentazione 24 V CC est.) indica
se la tensione necessaria è disponibile.

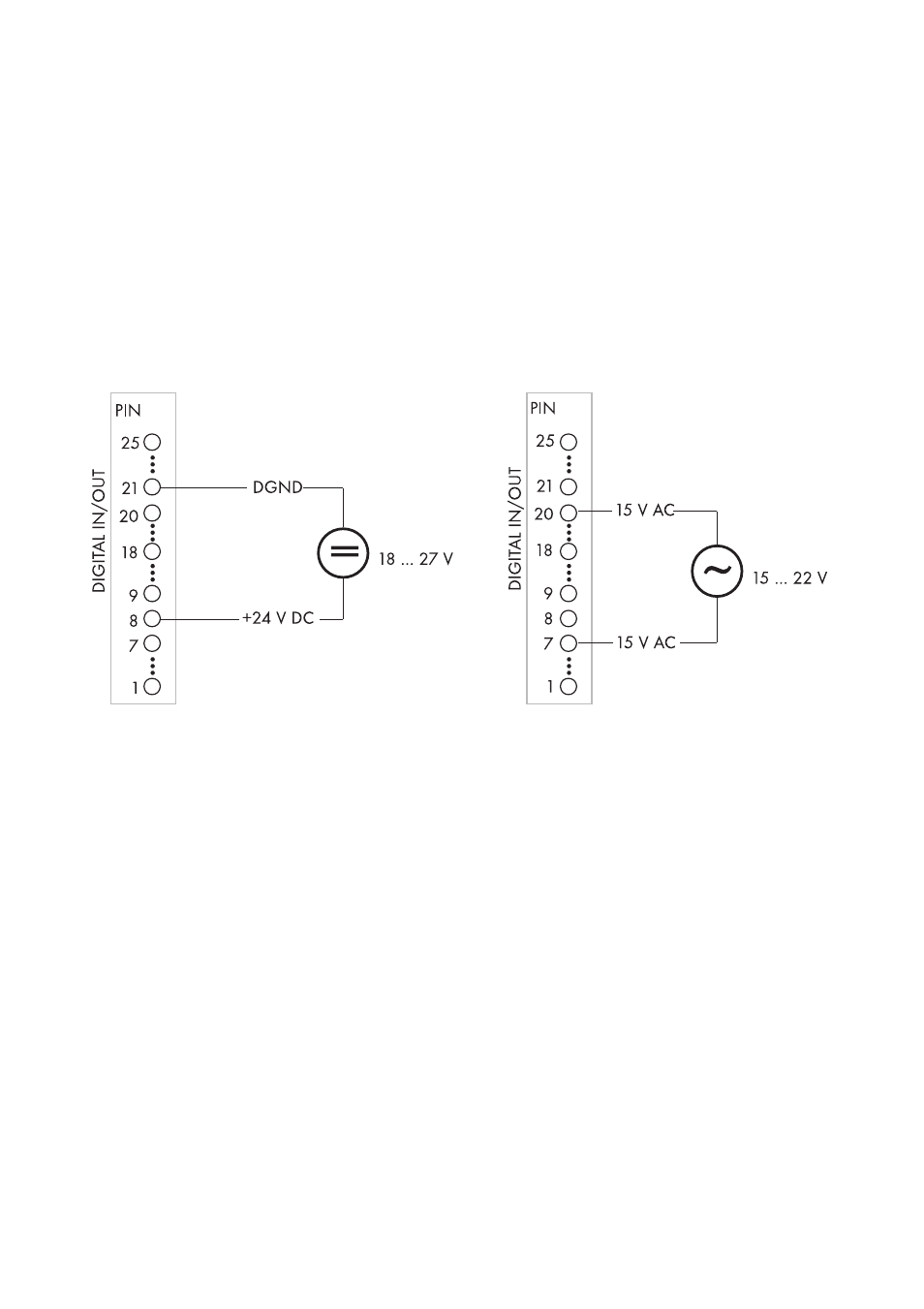

Alimentazione di
tensione continua
Alimentazione di
tensione alternata
