Disposizione degli spinotti
7.2.1 Ingressi analogici (da AIN-1 a AIN-6)
Gli ingressi analogici da AIN-1 a AIN-6 dispongono di otto intervalli di tensione di
entrata variabili da ±10 mV a max. ±10 V e possono essere quindi utilizzati come
ingressi di corrente da ±20 mA.
Pin Segnale Descrizione Pin Segnale Descrizione
1 AIN-1 Ingresso 14 AGND Terra
2 AIN-1B
per misurazione di
corrente
15 AGND Terra
3 AIN-2 Ingresso 16 AGND Terra
4 AIN-2B
per misurazione di
corrente
17 AGND Terra
5 AIN-3 Ingresso 18 AGND Terra
6 AIN-4 Ingresso 19 AGND Terra
7 AIN-5 Ingresso 20 AIN-7- PT100-Ingresso V-
8 AIN-6 Ingresso 21 AIN-8- PT100-Ingresso V-
9 AIN-7+ PT100-Ingresso V+ 22 PT100-I1- Fonte di corrente I-
10 AIN-8+ PT100-Ingresso V+ 23 PT100-I2- Fonte di corrente I-
11 PT100-I1+ Fonte di corrente I+ 24 AGND Terra
12 PT100-I2+ Fonte di corrente I+ 25 N.C. non utilizzato
13 N.C. non utilizzato

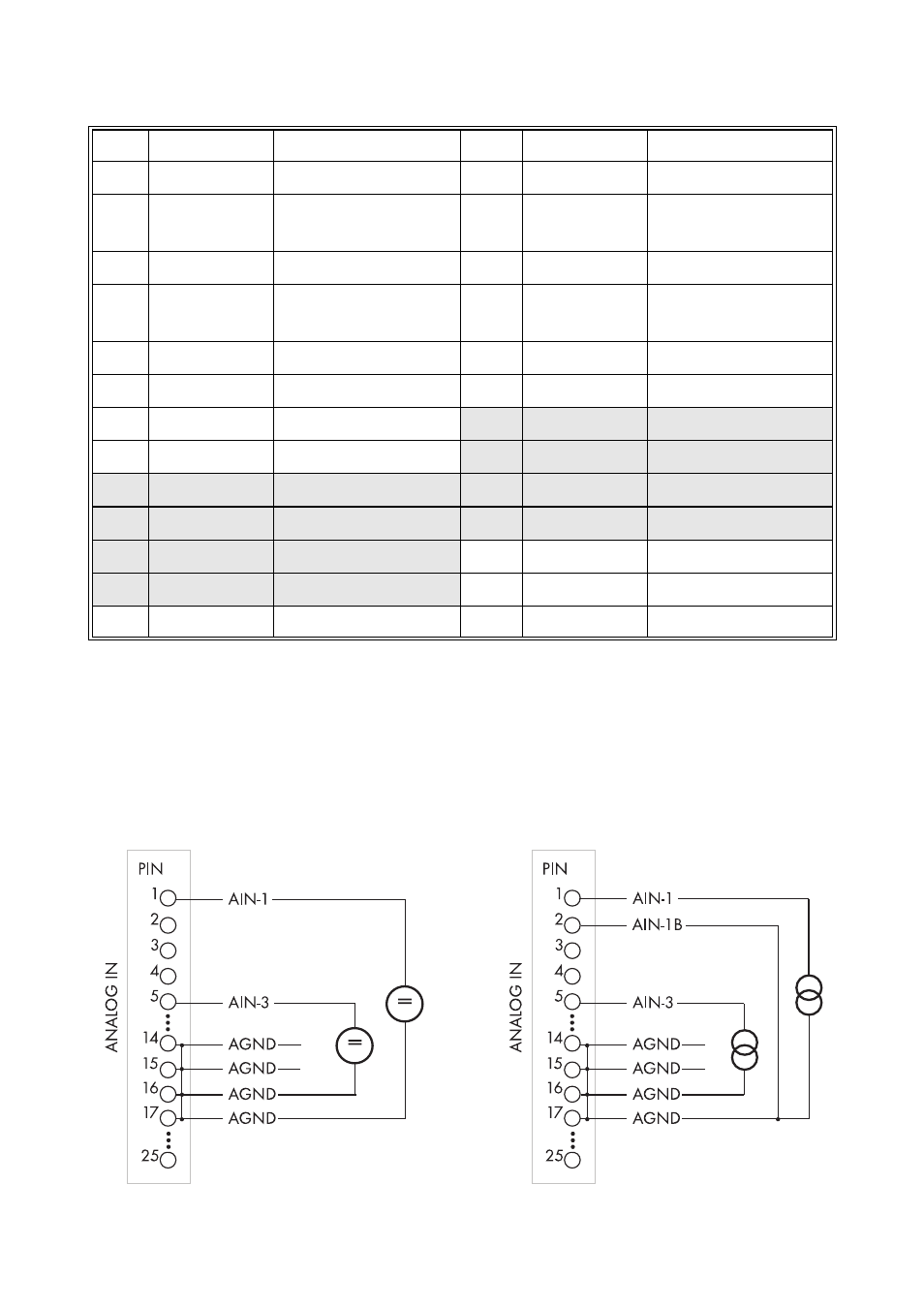

Misurazione della tensione Misurazione della corrente
Ponticello ad
innesto 3 inserito
