SMA Solar Technology AG Installazione dei collegamenti
Istruzioni d’uso SunBC-15:NI2806 Pagina 19

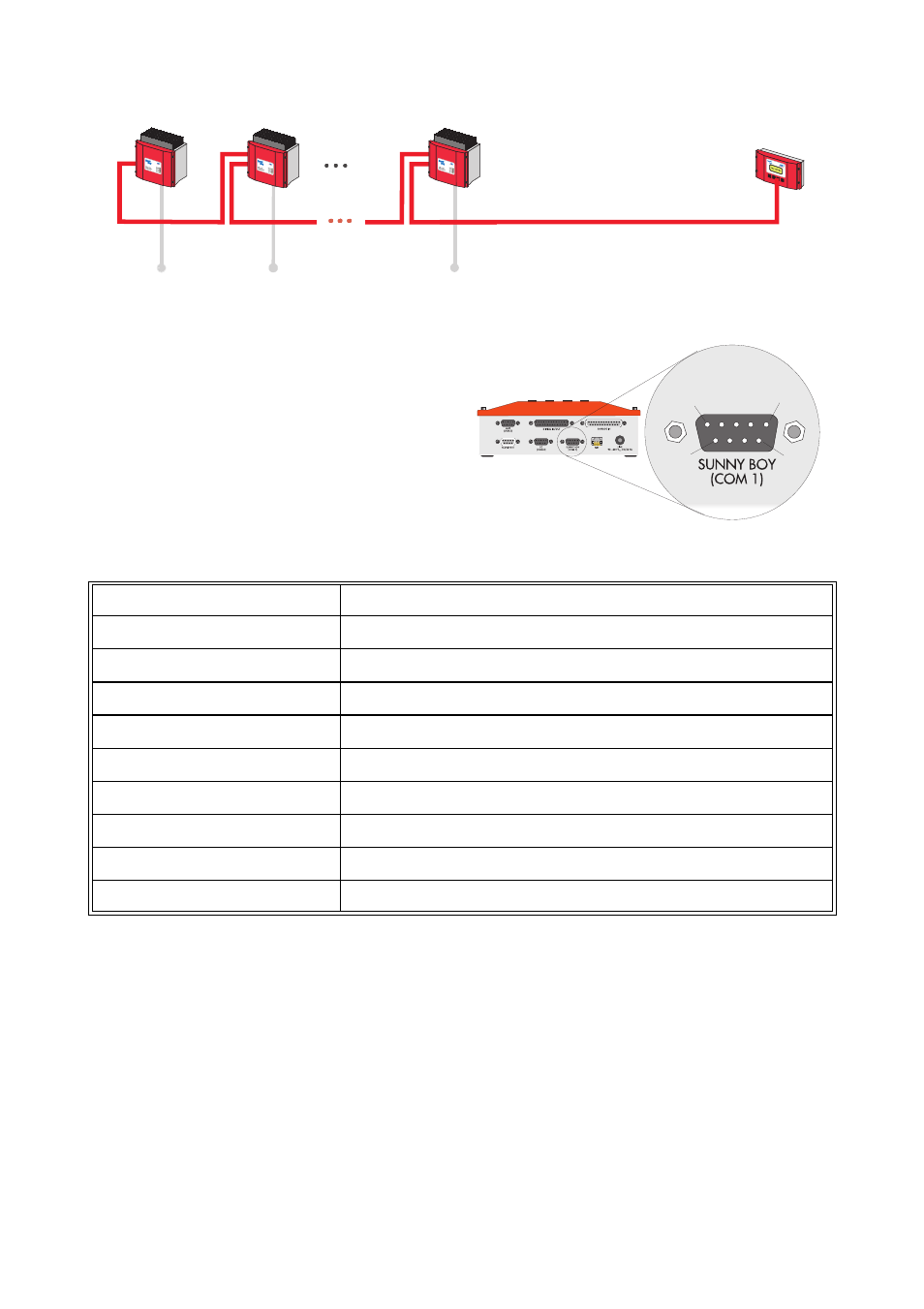

Collegamento di ’SUNNY BOY RS485’ a ’Sunny Boy Control’
Schema di collegamento
I segnali elencati nella tabella sono
presenti solo se è stato installato il
relativo ampliamento RS485.
Nell’esecuzione standard del Sunny Boy
Control l’interfaccia ’SUNNY BOY
(COM 1)’ non viene supportata, dal
momento che il “collegamento”
dell’inverter avviene tramite Powerline.
Configurazione dell’interfaccia ’SUNNY BOY (COM 1)’ con RS485 Piggy-Back
Pin Segnale RS485
1 Neutro
2 Dati +
3 Dati +
4 –
5 TERRA
6 +5 V
7 Terminazione → Dati +
8 Dati –
9 Dati –
RS485 Sunny Boy Control
1 5
9 6
