SMA Sunny Boy Control - Manuale (Pagina 34)

SMA Solar Technology AG Installazione dei collegamenti
Istruzioni d’uso SunBC-15:NI2806 Pagina 31
Requisiti per il collegamento di un apparecchio Sunny Boy Control tramite RS485
con un PC:
• il Sunny Boy Control deve essere dotato di RS485 Piggy-Back sull’interfaccia PC
(COM 2) (per Sunny Boy Control Plus è possibile realizzare il collegamento
RS485 anche tramite “AUX (COM3)”).
• Il PC dispone di un’interfaccia COM libera e di un convertitore di interfaccia
RS485/RS232. SMA consiglia l’uso di un convertitore di interfaccia I-7520 pro-
dotto da Spectra; sono disponibili sul mercato altri convertitori di interfaccia il cui
uso però non è consigliato da SMA e che non vengono supportati dal servizio
assistenza clienti Sunny Boy.
• Il cavo (LiYCY) è terminato ad entrambe le estremità e non deve superare una
lunghezza di 1200 m.
• I ponticelli ad innesto devono essere inseriti correttamente.

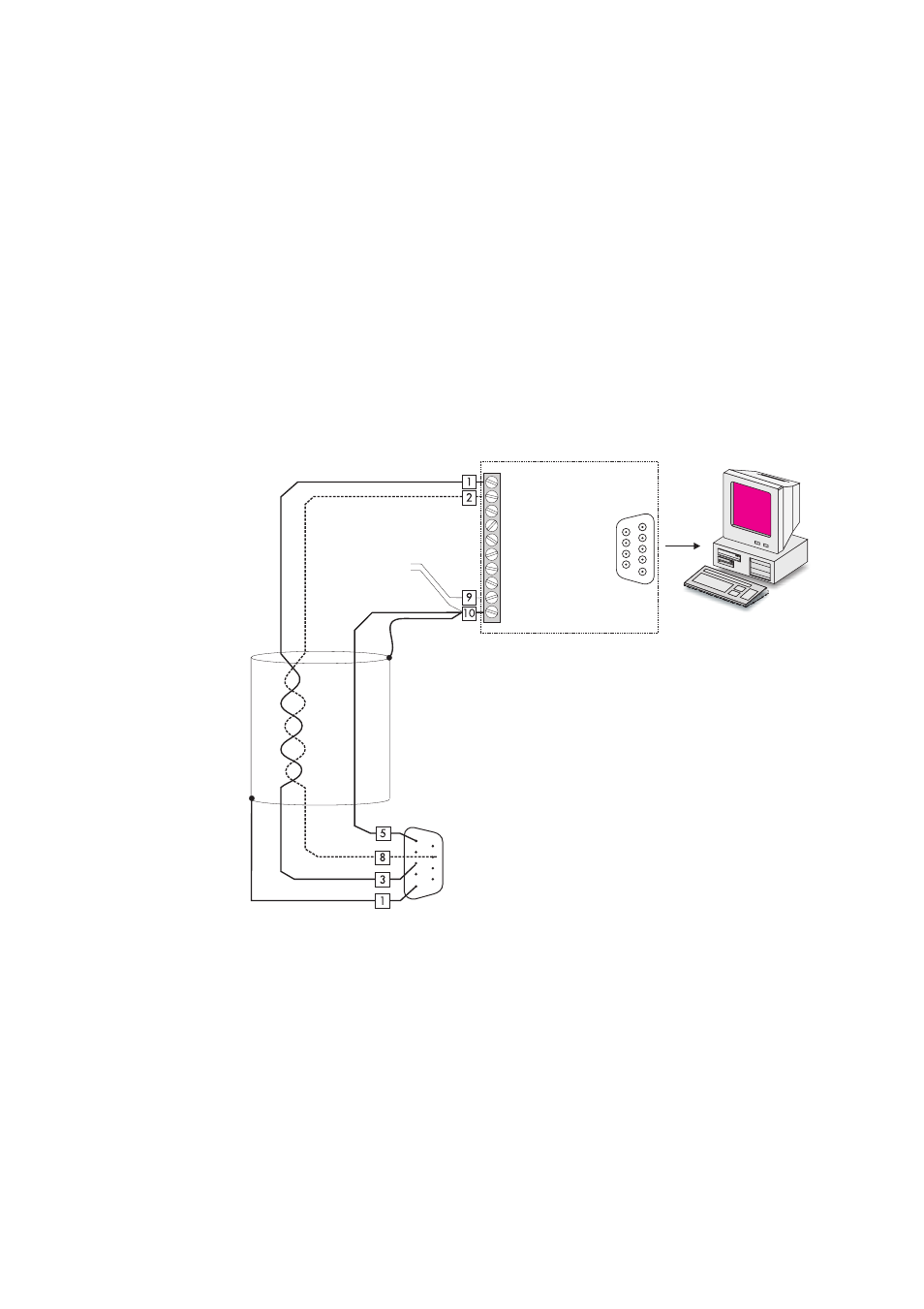

Dati +
Dati -
+10...30 V
TERRA
Convertitore di interfaccia
RS485/RS232
I-7520
Alimentazione
est. di
tensione
Connettore D-SUB 9 su Sunny
Boy Control oppure Sunny
Boy Control Plus “COM2
(PC)” o “COM3 (AUX)”
Collegare la
schermatura con
Pin 1 oppure
alternativamente
direttamente con
l’alloggiamento.
