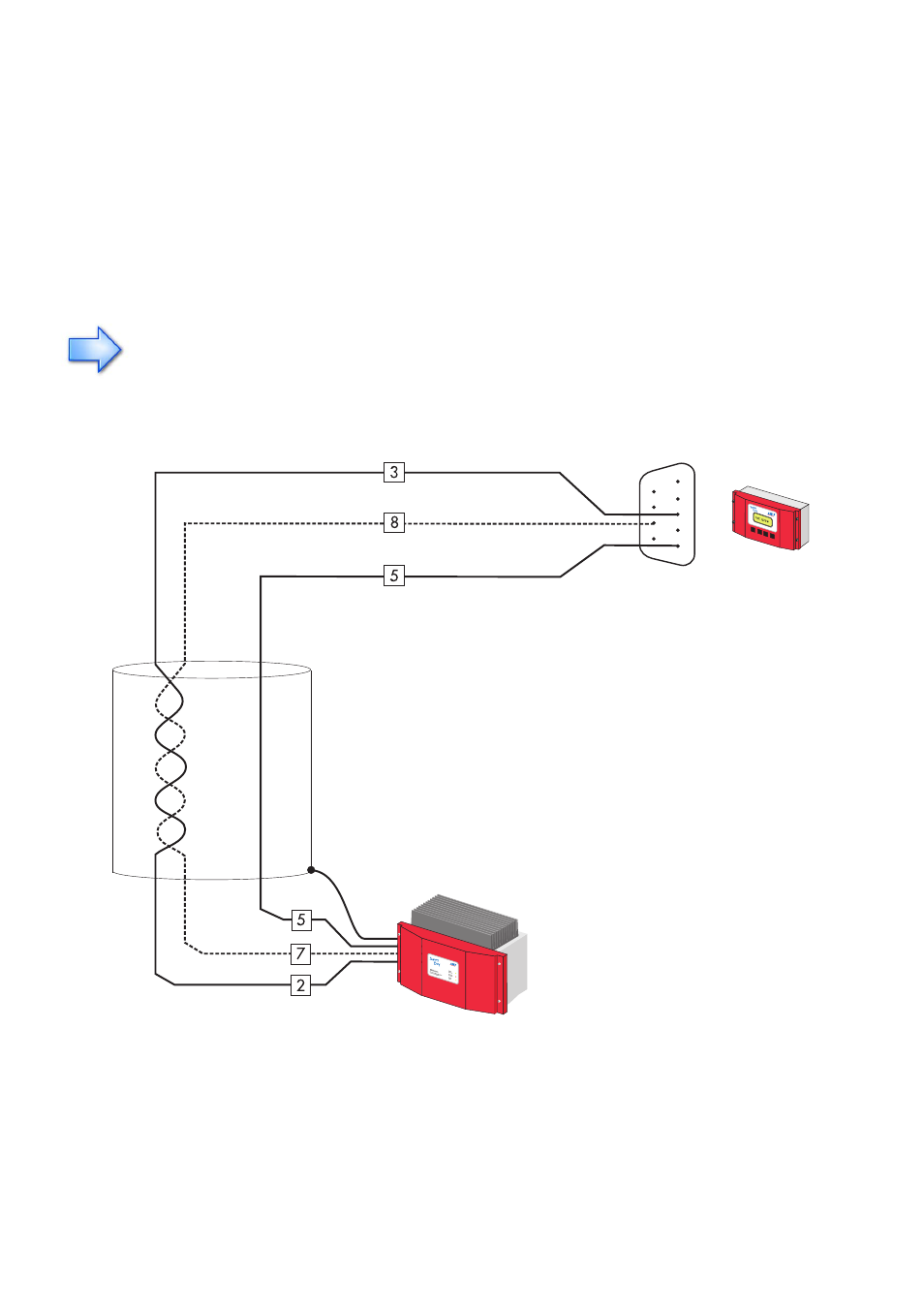

Cablaggio di un “Sunny Boy” con RS485
Utilizzare solamente un cavo LiYCY 2 x 2 x 0,25 mm² per il collegamento RS485.
Per il collegamento di comunicazione tramite RS485 tra Sunny Boy Control e Sunny
Boy, i due apparecchi devono essere dotati di una scheda RS485 ad innesto. Questa
opzione può essere indicata al momento dell’ordine degli apparecchi. Gli
apparecchi già installati possono essere ampliati successivamente con la
comunicazione RS485. A tal fine è necessario un kit di conversione speciale.
Il cavo per il collegamento RS485 deve essere lungo max. 1200 metri.
Sunny Boy Control
con RS485 Piggy-
Back su COM1
Dati +
Dati -
TERRA
Schermatura collegata con l’alloggiamento
C
a
vo doppio twistato LiYCY
