Installazione dei collegamenti SMA Solar Technology AG
Pagina 18 SunBC-15:NI2806 Istruzioni d’uso
3.1 Collegamento all’impianto fotovoltaico
I ponticelli ad innesto del Sunny Boy Control sono inseriti di fabbrica a seconda del
tipo di interfaccia utilizzato.
Comunicazione di rete
Per la comunicazione di rete con gli inverter, i ponticelli ad innesto devono essere
inseriti come raffigurato sotto. In questo caso, prestare attenzione che non sia stato
montato un modulo interfaccia (RS232 o RS485 Piggy-Back).

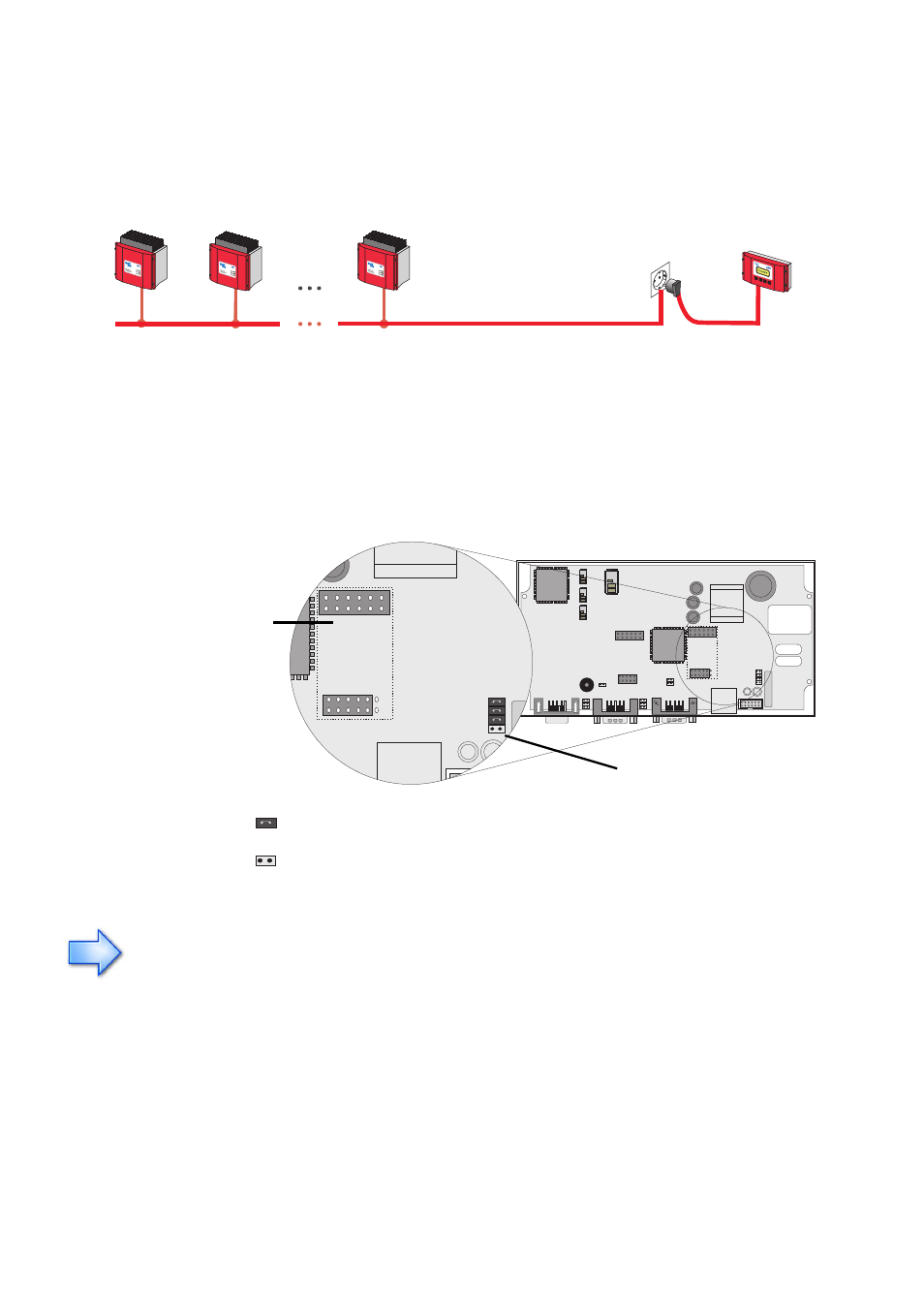

Ponticelli ad innesto per SUNNY BOY (COM1) nel Sunny Boy Control per la
comunicazione di rete
Nel caso di apparecchi ’Sunny Boy Control Plus’ precedenti, questi ponticelli
ad innesto non possono essere modificati, dal momento che la scheda di
circuito del Sunny Boy Control Plus blocca l’accesso e non può essere tolta!
Rete 230 V / 50 Hz Sunny Boy Control
Ponticello innestato
Ponticello non innestato
Effettuare questa impostazione dei
ponticelli per attivare Powerline a
bordo apparecchio
Nessun Piggy-Back
