SMA Solar Technology AG Installazione dei collegamenti
Istruzioni d’uso SunBC-15:NI2806 Pagina 37
3.5 Relè Out

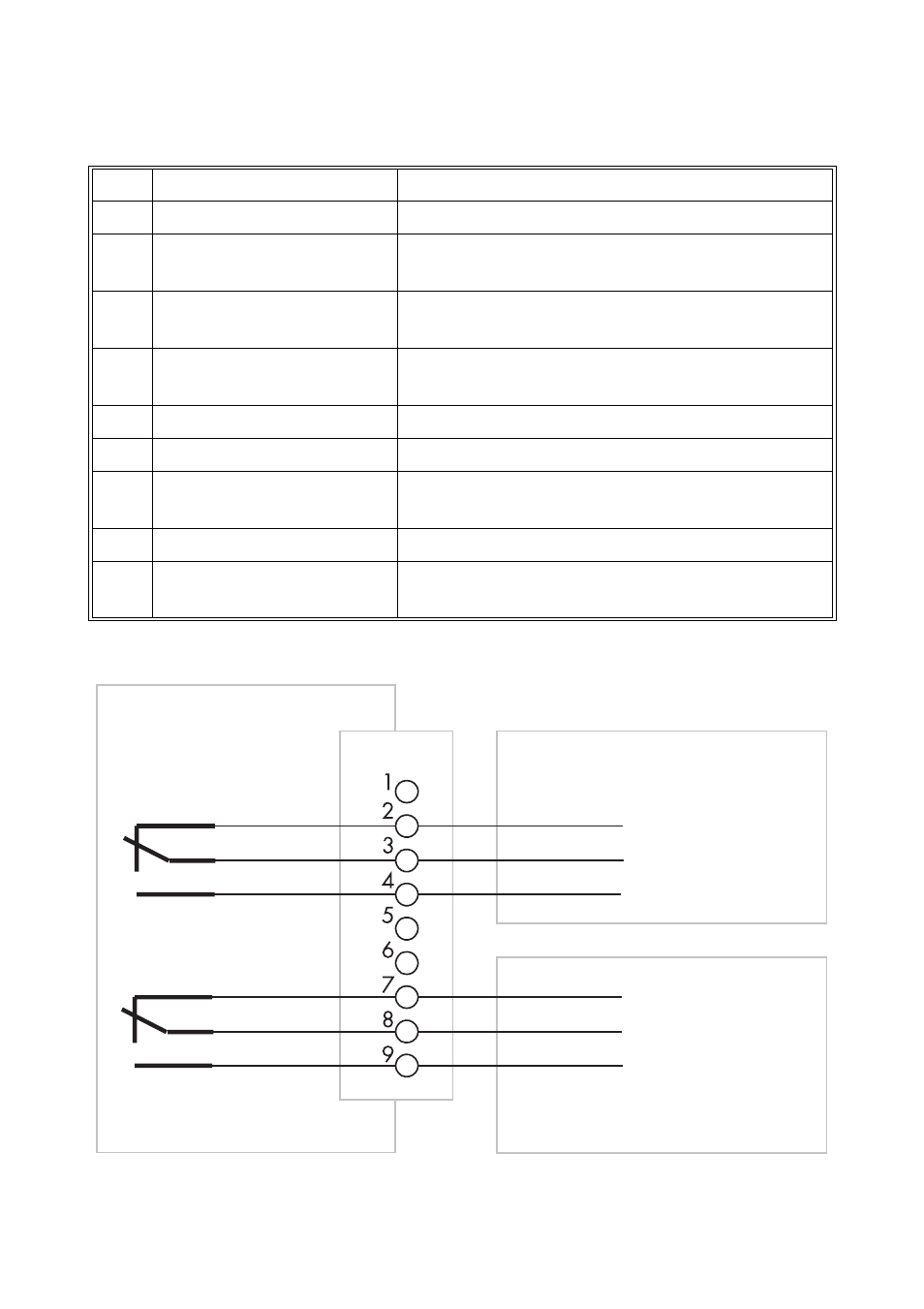

Schema di collegamento
Schema elettrico
PIN Specifiche Descrizione
1 - -
2 0 ... 48 V AC, 0,5 A
Contatto di commutazione, contatto 2_1,
normalmente chiuso
3 0 ... 48 V AC, 0,5 A
Contatto di commutazione, contatto 2_0,
contatto centrale
4 0 ... 48 V AC, 0,5 A
Contatto di commutazione, contatto 2_2,
normalmente aperto
5 - -
6 - -
7 0 ... 48 V AC, 0,5 A
Relè allarme, contatto 1_1,
normalmente chiuso
8 0 ... 48 V AC, 0,5 A Relè allarme, contatto 1_0, contatto centrale
9 0 ... 48 V AC, 0,5 A
Relè allarme, contatto 1_2,
normalmente aperto
Contatto 2_1
Contatto 2_0
Contatto 2_2
Contatto 1_1
Contatto 1_0
Contatto 1_2
Sunny Boy Control
Pin Collegamento contatto di
commutazione
Collegamento relè allarme
