SMA Solar Technology AG Installazione dei collegamenti
Istruzioni d’uso SunBC-15:NI2806 Pagina 39
3.5.2 Contatto di commutazione
Il contatto di commutazione serve al funzionamento di un utente esterno a seconda
della gestione carica e del modo tempo del Sunny Boy Control. La posizione di
riposo più essere modificata nel menù ’Configurazioni…Collegamenti…Rele’
out…Contatto di commutazione
’ (cfr. Capitolo 6.3.2 “Relè Out”).
Se si desidera collegare un utente ad un contatto di commutazione, è necessario
effettuare il collegamento tramite un ulteriore relè.
Stato di riposo
Contatto di
commutazione
Stato apparecchio
Sunny Boy Control
viene attivato:
Contatto 2_1 Alimentazione off Contatto 2_1 (PIN 2)
Contatto 2_1 Funzionamento normale Contatto 2_1 (PIN 2)
Contatto 2_1 Evento tempo/carica Contatto 2_2 (PIN 4)
Contatto 2_2 Alimentazione off Contatto 2_1 (PIN 2)
Contatto 2_2 Funzionamento normale Contatto 2_2 (PIN 4)
Contatto 2_2 Evento tempo/carica Contatto 2_1 (PIN 2)

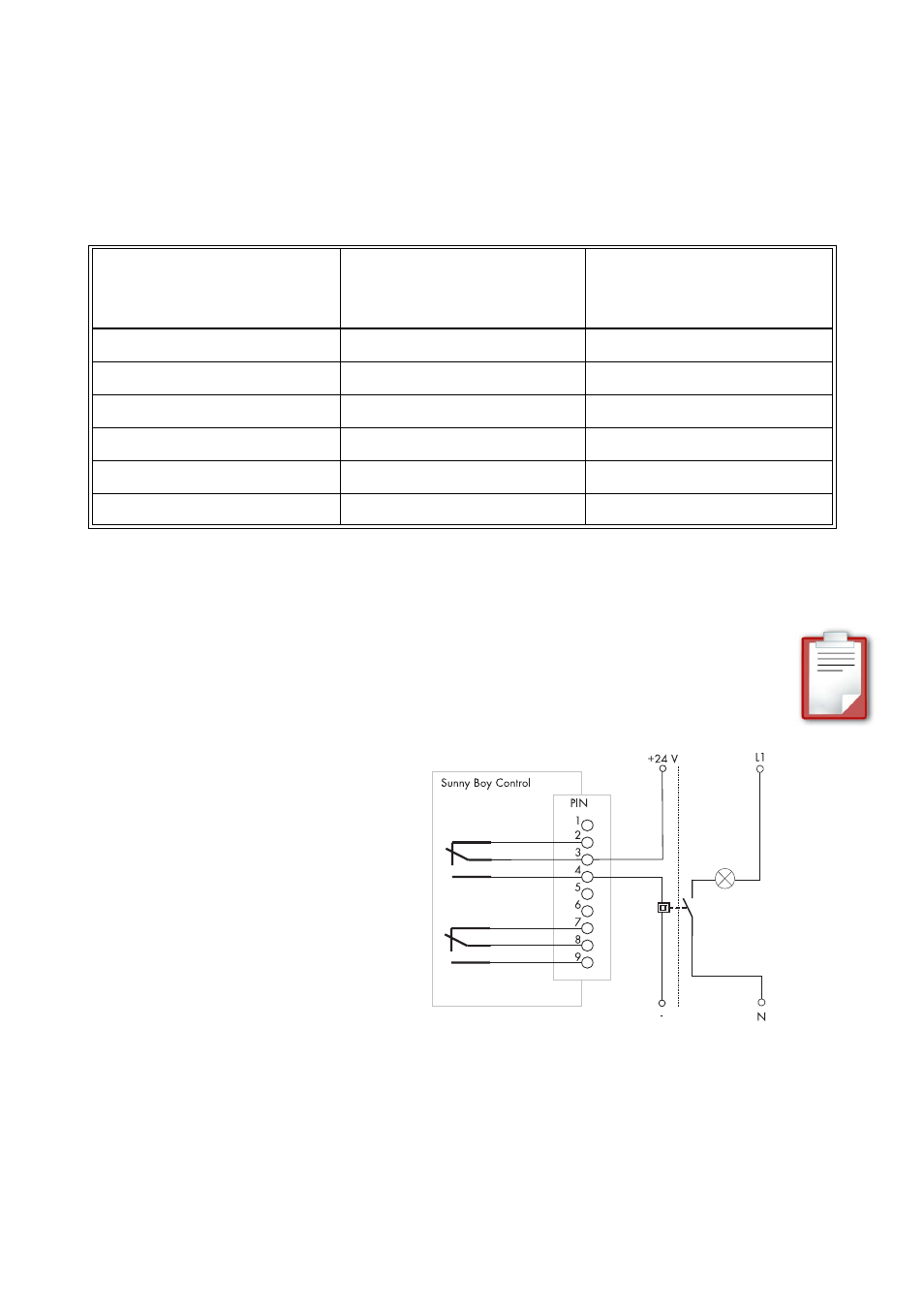

Esempio di contatto di commutazione
In questo esempio, l’utente viene collegato tramite relè esterno al
raggiungimento delle configurazioni preimpostate in gestione carica o modo
tempo.
Lo “stato di riposo” in questo
esempio è stato impostato su
“contatto 2_1”. Se l’utente viene
attivato anche in caso di
interruzione della tensione di
alimentazione del Sunny Boy
Control, il relè deve essere
collegato al PIN 2 e lo “stato di
riposo” deve essere impostato su
“contatto 2_2”.
