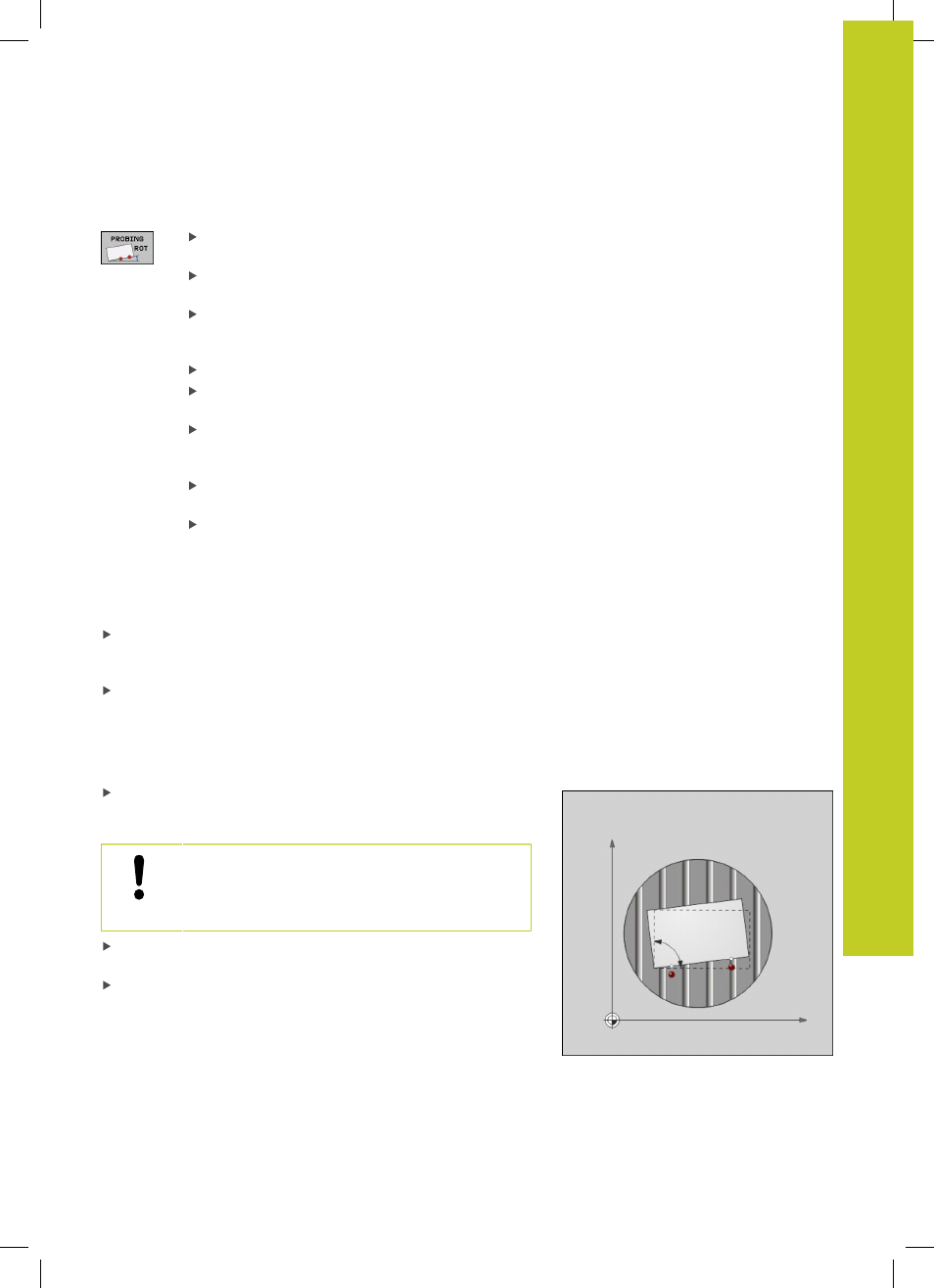

Compensazione della posizione inclinata del pezzo con sistema di
tastatura 3D
15.8
15
TNC 640 | Manuale utente Programmazione DIN/ISO | 4/2014
499
Rilevamento rotazione base
Selezione della funzione di tastatura: premere il
softkey
TASTARE ROT
Posizionare il tastatore vicino al primo punto da
tastare
Selezionare la direzione di tastatura perpendicolare
all'asse di riferimento dell'angolo: selezionare
l'asse e la direzione mediante softkey
Tastatura: premere il tasto esterno di START
Posizionare il tastatore vicino al secondo punto da
tastare
Tastatura: premere il tasto esterno di START. Il
TNC rileva la rotazione base e indica l'angolo nel
dialogo
Angolo di rotazione
Attivazione della rotazione base: premere il softkey
IMPOSTA ROTAZIONE BASE
Conclusione della funzione di tastatura: premere il
softkey FINE
Memorizzazione della rotazione base nella tabella
Preset
Dopo la tastatura, inserire il numero Preset nel campo di
immissione
Numero in tabella: in cui il TNC deve memorizzare
la rotazione base attiva
Premere il softkey
ROTAZ.BASE IN TAB.PRESET per
memorizzare la rotazione base nella tabella Preset
Compensare la posizione inclinata del pezzo con una
rotazione della tavola
Per compensare la posizione inclinata rilevata posizionando la
tavola di rotazione, dopo l'operazione di tastatura premere il
softkey
ALLINEA TAVOLA ROT
Prima della rotazione della tavola posizionare tutti
gli assi affinché non si verifichi alcuna collisione.
Il TNC visualizza un messaggio di avvertimento
supplementare prima della rotazione base.
Se si desidera impostare l'origine nell'asse della tavola di
rotazione, premere il softkey
IMPOSTA ROTAZIONE TAVOLA.
La posizione inclinata della tavola può essere salvata anche
in una riga qualsiasi della tabella Preset. Inserire a tale scopo
il numero di riga e premere il softkey
ROTAZIONE TAVOLA IN
TAB.PRESET. Il TNC salva l'angolo nella colonna Offset della
tavola rotante, ad es. nella colonna C_OFFS per un asse C.
Occorre eventualmente cambiare la visualizzazione nella tabella
Preset con il softkey
CONVERS. BASE/OFFSET per visualizzare
questa colonna.
