HEIDENHAIN TNC 640 (34059x-04) ISO programming - Manuale (Pagina 217)

Movimenti traiettoria - Coordinate cartesiane 6.4
6
TNC 640 | Manuale utente Programmazione DIN/ISO | 4/2014
217

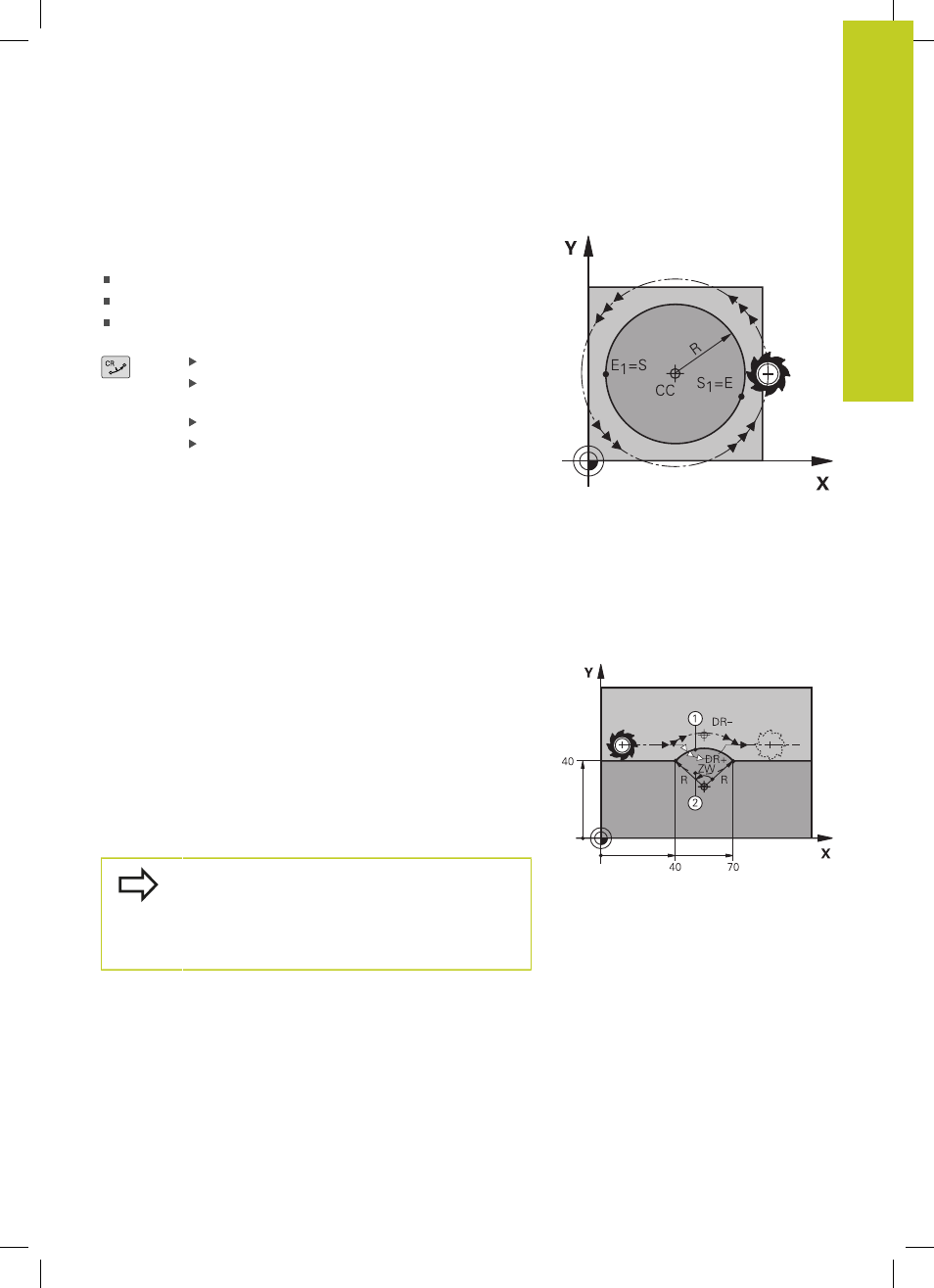

Traiettoria circolare G02/G03/G05 con raggio fisso
L'utensile si sposta su una traiettoria circolare avente il raggio R.
Senso di rotazione
In senso orario:
G02
In senso antiorario:
G03
Senza indicazione del senso di rotazione: G05. Il TNC esegue la
traiettoria circolare con l'ultimo senso di rotazione programmato
Coordinate del punto finale dell'arco di cerchio
Raggio R Attenzione: il segno definisce la
grandezza dell'arco.
Funzione ausiliaria M
Avanzamento F
Cerchio completo
Per un cerchio completo programmare due blocchi consecutivi.
Il punto finale del primo semicerchio è contemporaneamente il
punto di partenza del secondo semicerchio. Il punto finale del
secondo semicerchio è il punto di partenza del primo.
Angolo al centro CCA e raggio dell'arco di cerchio R
Il punto di partenza e il punto finale sul profilo possono essere
collegati mediante quattro diversi archi, aventi lo stesso raggio:
Arco minore: CCA<180°
Raggio con segno positivo R>0
Arco maggiore: CCA>180°
Raggio con segno negativo R<0
Tramite il senso di rotazione si definisce se l'arco deve essere
curvato verso l'esterno (convesso) o verso l'interno (concavo):
Convesso: senso di rotazione
G02 (con correzione del raggio G41)
Concavo: senso di rotazione
G03 (con correzione del raggio G41)
La distanza tra punto di partenza e punto finale
dell'arco non deve essere maggiore del diametro del
cerchio.
Raggio massimo possibile 99,9999 m.
Gli assi angolari A, B e C possono essere utilizzati.
