Programmazione: programmazione di profili
6.5 Movimenti traiettoria – Coordinate polari
6
228
TNC 640 | Manuale utente Programmazione DIN/ISO | 4/2014

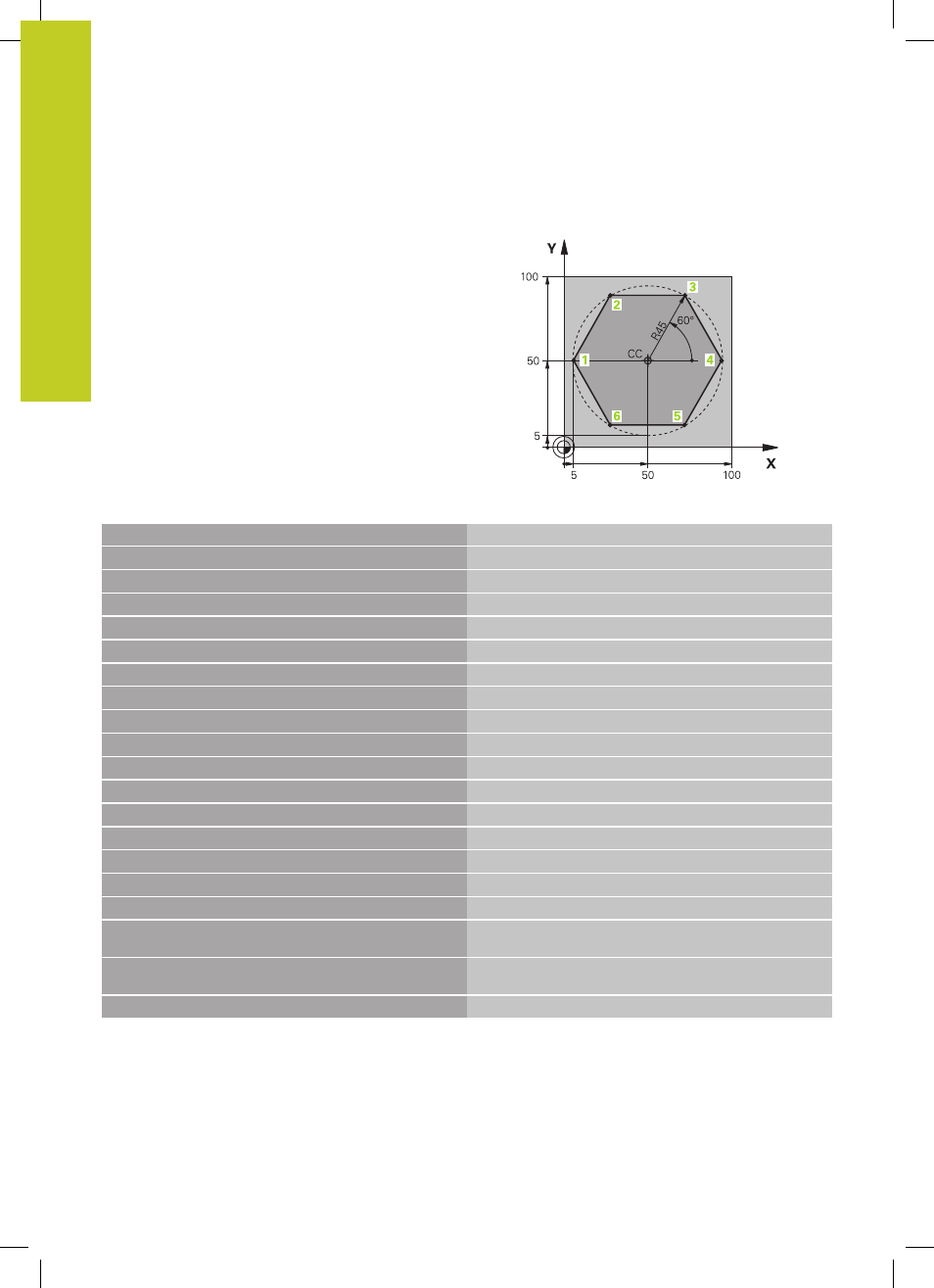

Esempio: traiettoria lineare in coordinate polari
%LINEARPO G71 *
N10 G30 G17 X+0 Y+0 Z-20 *
Definizione pezzo grezzo
N20 G31 G90 X+100 Y+100 Z+0 *
N30 T1 G17 S4000 *
Chiamata utensile
N40 G00 G40 G90 Z+250 * Definizione origine per le coordinate polari
N50 I+50 J+50 *
Disimpegno utensile
N60 G10 R+60 H+180 *
Preposizionamento utensile
N70 G01 Z-5 F1000 M3 * Posizionamento alla profondità di lavorazione
N80 G11 G41 R+45 H+180 F250 * Posizionamento sul punto 1 del profilo
N90 G26 R5 * Posizionamento sul punto 1 del profilo
N100 H+120 * Posizionamento sul punto 2
N110 H+60 *
Posizionamento sul punto 3
N120 H+0 *
Posizionamento sul punto 4
N130 H-60 *
Posizionamento sul punto 5
N140 H-120 * Posizionamento sul punto 6
N150 H+180 * Posizionamento sul punto 1
N160 G27 R5 F500 * Distacco tangenziale
N170 G40 R+60 H+180 F1000 * Disimpegno nel piano di lavoro, disattivazione correzione del
raggio
N180 G00 Z+250 M2 * Disimpegno utensile nell'asse mandrino, fine del
programma
N99999999 %LINEARPO G71 *
