Movimenti traiettoria - Coordinate cartesiane 6.4
6
TNC 640 | Manuale utente Programmazione DIN/ISO | 4/2014
221

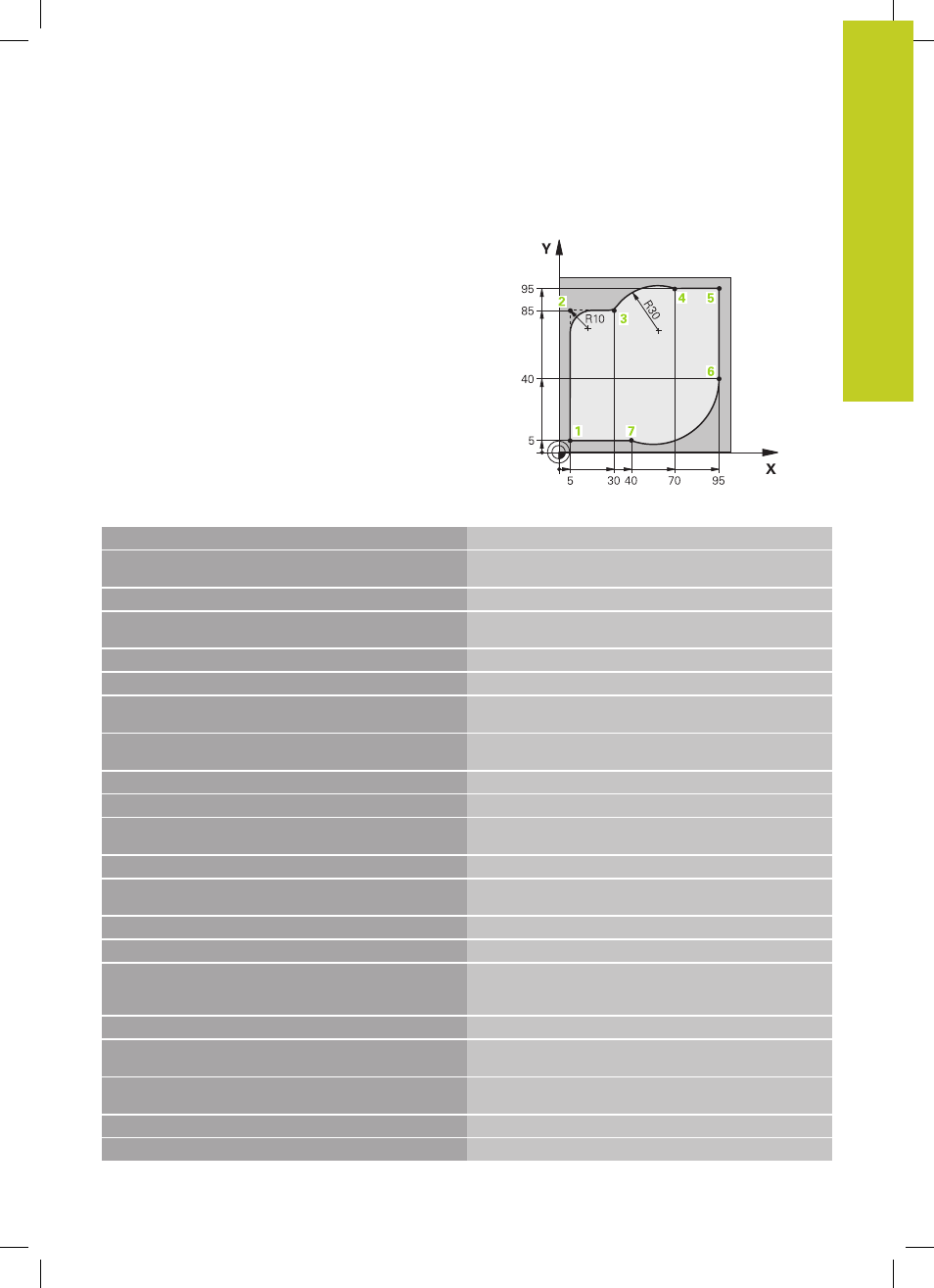

Esempio: traiettoria circolare in coordinate cartesiane
%CIRCULAR G71 *
N10 G30 G17 X+0 Y+0 Z-20 *
Definizione pezzo grezzo per la simulazione grafica della
lavorazione
N20 G31 G90 X+100 Y+100 Z+0 *
N30 T1 G17 S4000 *
Chiamata utensile con asse mandrino e numero di giri
mandrino
N40 G00 G40 G90 Z+250 * Disimpegno utensile sull'asse mandrino in rapido
N50 X-10 Y-10 *
Preposizionamento utensile
N60 G01 Z-5 F1000 M3 *
Posizionamento alla profondità di lavorazione con
F = 1000 mm/min
N70 G01 G41 X+5 Y+5 F300 * Posizionamento sul punto 1, attivazione correzione raggio
G41
N80 G26 R5 F150 *
Avvicinamento tangenziale
N90 Y+85 * Punto 2: prima retta per lo spigolo 2
N100 G25 R10 * Inserimento raggio con R = 10 mm, avanzamento:
150 mm/min
N110 X+30 *
Posizionamento sul punto 3: punto di partenza del cerchio
N120 G02 X+70 Y+95 R+30 *
Posizionamento sul punto 4: punto finale del cerchio con
G02, raggio 30 mm
N130 G01 X+95 * Posizionamento sul punto 5
N140 Y+40 *
Posizionamento sul punto 6
N150 G06 X+40 Y+5 *
Posizionamento sul punto 7: punto finale del cerchio, arco di
cerchio con raccordo tangenziale al punto 6, calcolo aut. del
raggio
N160 G01 X+5 * Posizionamento sull'ultimo punto 1 del profilo
N170 G27 R5 F500 *
Distacco dal profilo su traiettoria circolare con raccordo
tangenziale
N180 G40 X-20 Y-20 F1000 * Disimpegno nel piano di lavoro, disattivazione correzione del
raggio
N190 G00 Z+250 M2 *
Disimpegno utensile nell'asse utensile, fine del programma
N99999999 %CIRCULAR G71 *
