Cicli di tastatura: controllo automatico dei pezzi
16.11 MISURAZIONE COORDINATA (ciclo 427, DIN/ISO: G427, opzione
software 17)
16
396
TNC 620 | Manuale utente programmazione di cicli | 10/2013

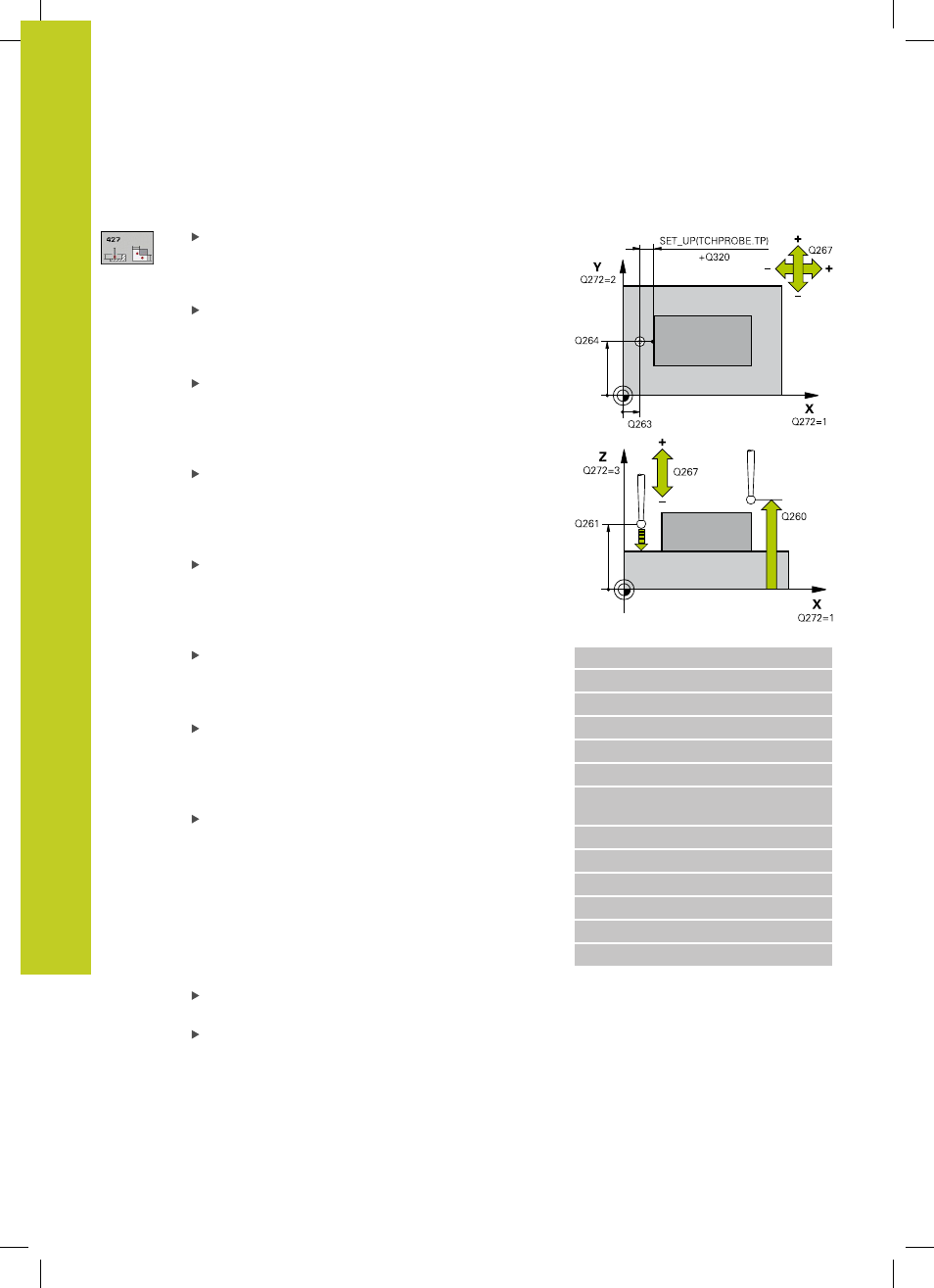

Parametri ciclo
1º PUNTO MIS. 1º ASSE Q263 (in valore assoluto):
coordinata del primo punto da tastare nell'asse
principale del piano di lavoro. Campo di immissione
da -99999,9999 a 99999,9999
1º PUNTO MIS. 2º ASSE Q264 (in valore assoluto):
coordinata del primo punto da tastare nell'asse
secondario del piano di lavoro. Campo di immissione
da -99999,9999 a 99999,9999
MIS. ALTEZZA SU ASSE TASTATORE Q261 (in
valore assoluto): coordinata del centro della sfera
(= punto di contatto) nell'asse del tastatore sul quale
deve essere effettuata la misurazione. Campo di
immissione da -99999,9999 a 99999,9999
DISTANZA DI SICUREZZA Q320 (in valore
incrementale): distanza addizionale tra il punto
di misura e la sfera del tastatore. Q320 attivo in
aggiunta a
SET_UP (tabella del sistema di tastatura).
Campo di immissione da 0 a 99999,9999
ASSE MIS. (da 1 a 3: 1=ASSE PRINCIPALE) Q272:
asse in cui deve essere effettuata la misurazione:
1 : asse principale = asse di misura
2 : asse secondario = asse di misura
3 : asse del tastatore = asse di misura
DIREZ. ATTRAVERS. 1 Q267: direzione nella quale il
tastatore deve avvicinarsi al pezzo:
-1 : direzione di spostamento negativa
+1 : direzione di spostamento positiva
ALTEZZA DI SICUREZZA Q260 (in valore assoluto):
coordinata dell'asse del tastatore che esclude una
collisione tra il tastatore e il pezzo (dispositivo di
serraggio). Campo di immissione da -99999,9999 a
99999,9999
PROTOCOLLO DI MIS. Q281: definisce se il TNC
deve generare un protocollo di misura:
0 : senza generare alcun protocollo di misura
1 : generare un protocollo di misura: il TNC
memorizza il file di protocollo TCHPR427.TXT di
default nella directory TNC:\.
2 : interruzione dell'esecuzione del programma
e visualizzazione del protocollo di misura sullo
schermo del TNC. Proseguire il programma con
Avvio NC
LIMITE MASSIMO Q288: massimo valore di misura
ammesso. Campo di immissione da 0 a 99999,9999
LIMITE MINIMO Q289: minimo valore di misura
ammesso. Campo di immissione da 0 a 99999,9999
Blocchi NC
5 TCH PROBE 427 MIS. COORDINATA
Q263=+35 ;1º PUNTO 1º ASSE
Q264=+45 ;1º PUNTO 2º ASSE
Q261=+5 ;ALTEZZA MISURATA
Q320=0 ;DISTANZA SICUREZZA
Q272=3 ;ASSE MISURATO
Q267=-1 ;DIREZIONE DI
SPOSTAMENTO
Q260=+20 ;ALTEZZA DI SICUREZZA
Q281=1 ;PROTOCOLLO DI MIS.
Q288=5.1 ;LIMITE MASSIMO
Q289=4.95 ;LIMITE MINIMO
Q309=0 ;STOP PGM SE ERRORE
Q330=0 ;UTENSILE
