ORIGINE CENTRO SU 4 FORI (ciclo 418, DIN/ISO: G418, opzione
software 17)
15.12
15
TNC 620 | Manuale utente programmazione di cicli | 10/2013
357

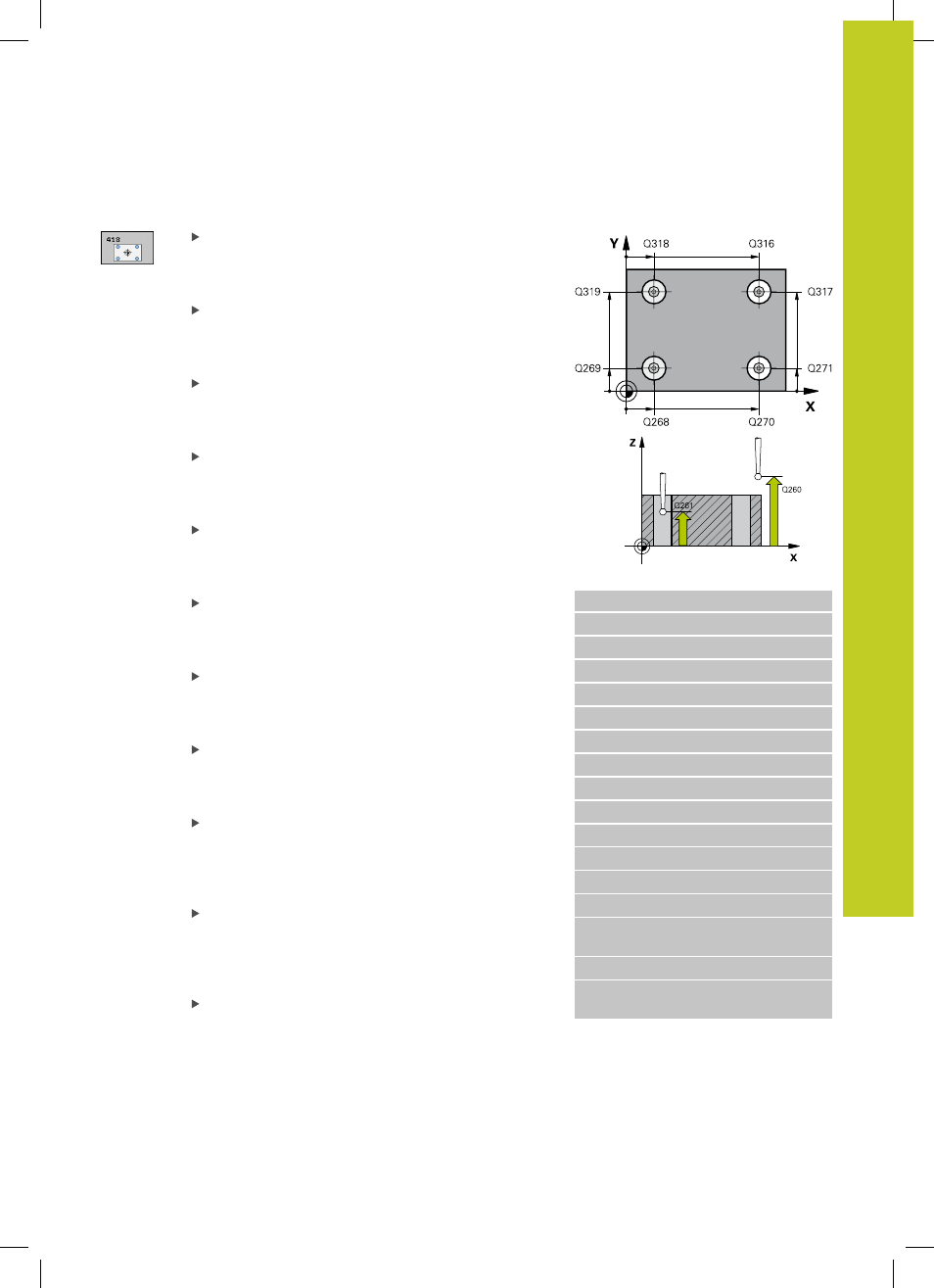

Parametri ciclo
1° FORO: CENTRO 1º ASSE Q268 (in valore
assoluto): centro del primo foro nell'asse principale
del piano di lavoro. Campo di immissione da
-99999,9999 a 99999,9999
1° FORO: CENTRO 2º ASSE Q269 (in valore
assoluto): centro del primo foro nell'asse secondario
del piano di lavoro. Campo di immissione da
-99999,9999 a 99999,9999
2° FORO: CENTRO 1º ASSE Q270 (in valore
assoluto): centro del secondo foro nell'asse
principale del piano di lavoro. Campo di immissione
da -99999,9999 a 99999,9999
2° FORO: CENTRO 2º ASSE Q271 (in valore
assoluto): centro del secondo foro nell'asse
secondario del piano di lavoro. Campo di immissione
da -99999,9999 a 99999,9999
3º CENTRO 1º ASSE Q316 (in valore assoluto):
centro del 3º foro nell'asse principale del piano di
lavoro. Campo di immissione da -99999,9999 a
99999,9999
3º CENTRO 2º ASSE Q317 (in valore assoluto):
centro del 3º foro nell'asse secondario del piano
di lavoro. Campo di immissione da -99999,9999 a
99999,9999
4º CENTRO 1º ASSE Q318 (in valore assoluto):
centro del 4º foro nell'asse principale del piano di
lavoro. Campo di immissione da -99999,9999 a
99999,9999
4º CENTRO 2º ASSE Q319 (in valore assoluto):
centro del 4º foro nell'asse secondario del piano
di lavoro. Campo di immissione da -99999,9999 a
99999,9999
MIS. ALTEZZA SU ASSE TASTATORE Q261 (in
valore assoluto): coordinata del centro della sfera
(= punto di contatto) nell'asse del tastatore sul quale
deve essere effettuata la misurazione. Campo di
immissione da -99999,9999 a 99999,9999
ALTEZZA DI SICUREZZA Q260 (in valore assoluto):
coordinata dell'asse del tastatore che esclude una
collisione tra il tastatore e il pezzo (dispositivo di
serraggio). Campo di immissione da -99999,9999 a
99999,9999
NUMERO ORIGINE NELLA TABELLA Q305: indicare
il numero della tabella origini/tabella Preset nel
quale il TNC deve memorizzare le coordinate del
punto di intersezione delle diagonali. Programmando
Q305=0, il TNC imposta l'origine automaticamente
sul punto di intersezione delle diagonali di
collegamento. Campo di immissione da 0 a 2999
Blocchi NC
5 TCH PROBE 418 ORIGINE SU 4 FORI
Q268=+20 ;1º CENTRO 1º ASSE
Q269=+25 ;1º CENTRO 2º ASSE
Q270=+150 ;2º CENTRO 1º ASSE
Q271=+25 ;2º CENTRO 2º ASSE
Q316=+150 ;3º CENTRO 1º ASSE
Q317=+85 ;3º CENTRO 2º ASSE
Q318=+22 ;4º CENTRO 1º ASSE
Q319=+80 ;4º CENTRO 2º ASSE
Q261=-5 ;ALTEZZA MISURATA
Q260=+10 ;ALTEZZA DI SICUREZZA
Q305=12 ;NUMERO SU TABELLA
Q331=+0 ;ORIGINE
Q332=+0 ;ORIGINE
Q303=+1 ;TRASF. VALORE
MISURA
Q381=1 ;TASTATURA ASSE TS
Q382=+85 ;1º COORD. PER ASSE
TS
