MISURAZIONE CERCHIO ESTERNO (ciclo 422, DIN/ISO: G422,
opzione software 17)
16.6
16
TNC 620 | Manuale utente programmazione di cicli | 10/2013
381

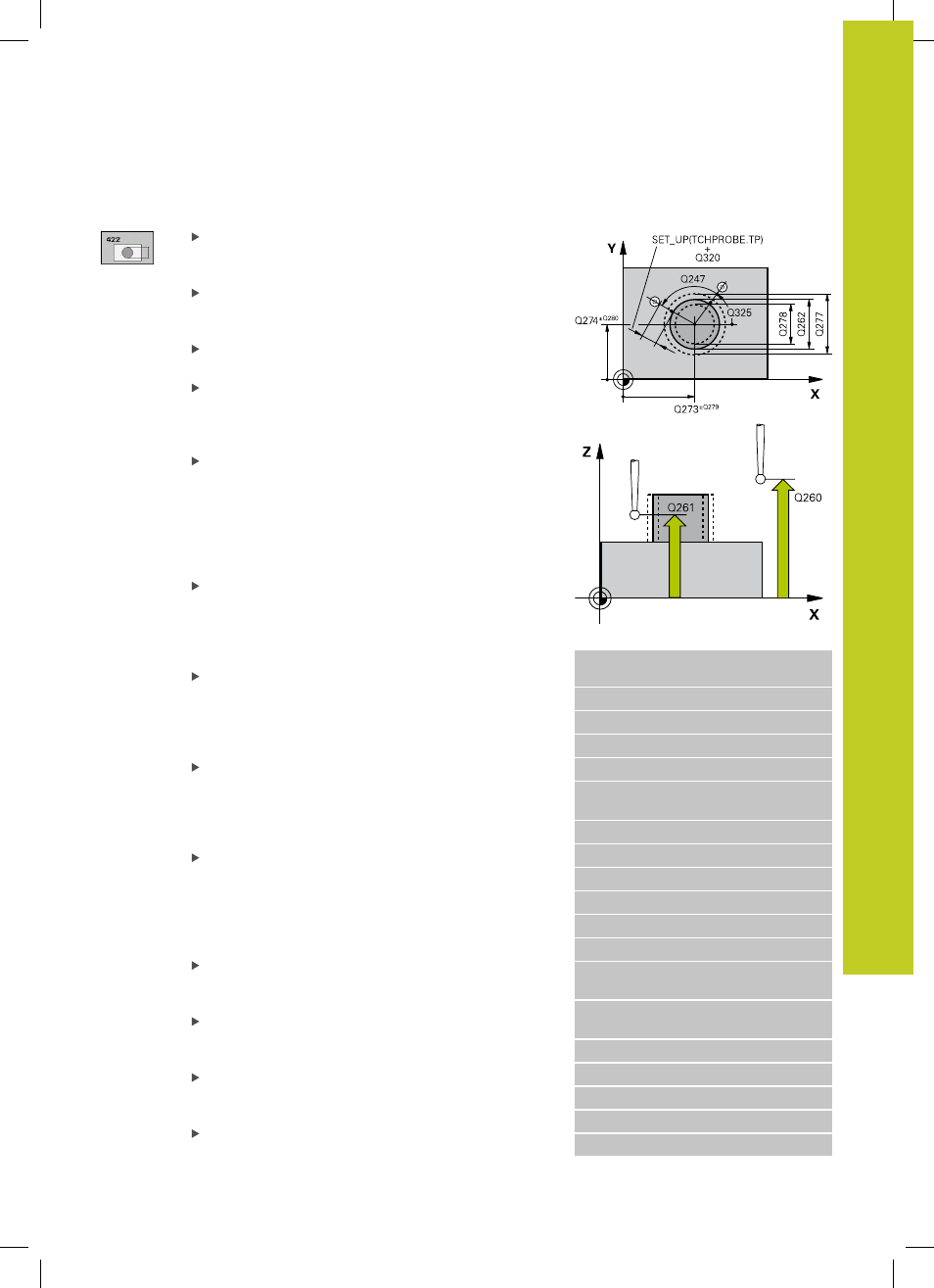

Parametri ciclo
CENTRO 1º ASSE Q273 (in valore assoluto): centro
dell'isola nell'asse principale del piano di lavoro.
Campo di immissione da -99999,9999 a 99999,9999
CENTRO 2º ASSE Q274 (in valore assoluto): centro
dell'isola nell'asse secondario del piano di lavoro.
Campo di immissione da -99999,9999 a 99999,9999
DIAMETRO NOMINALE Q262: inserire il diametro
dell'isola. Campo di immissione da 0 a 99999,9999
ANGOLO DI PARTENZA Q325 (in valore assoluto):
angolo tra l'asse principale del piano di lavoro e il
primo punto da tastare. Campo di immissione da
-360,0000 a 360,0000
ANGOLO INCREMENTALE Q247 (in valore
incrementale): angolo tra due punti da misurare; il
segno dell'angolo definisce il senso di lavorazione
(- = senso orario). Per la misurazione di archi di
cerchio, programmare un angolo incrementale
inferiore a 90°. Campo di immissione da -120,0000 a
120,0000
MIS. ALTEZZA SU ASSE TASTATORE Q261 (in
valore assoluto): coordinata del centro della sfera
(= punto di contatto) nell'asse del tastatore sul quale
deve essere effettuata la misurazione. Campo di
immissione da -99999,9999 a 99999,9999
DISTANZA DI SICUREZZA Q320 (in valore
incrementale): distanza addizionale tra il punto
di misura e la sfera del tastatore. Q320 attivo in
aggiunta a
SET_UP (tabella del sistema di tastatura).
Campo di immissione da 0 a 99999,9999
ALTEZZA DI SICUREZZA Q260 (in valore assoluto):
coordinata dell'asse del tastatore che esclude una
collisione tra il tastatore e il pezzo (dispositivo di
serraggio). Campo di immissione da -99999,9999 a
99999,9999
SPOSTARSI A ALT. SICUR. Q301: definisce il modo di
spostamento del tastatore tra i punti da misurare:
0 : spostamento tra i punti da misurare all'altezza di
misura
1 : spostamento tra i punti da misurare all'altezza di
sicurezza
QUOTA MAX. ISOLA Q277: diametro massimo
ammesso per l'isola. Campo di immissione da 0 a
99999,9999
QUOTA MIN. ISOLA Q278: diametro minimo
ammesso per l'isola. Campo di immissione da 0 a
99999,9999
TOLLERANZA CENTRO 1º ASSE Q279: scostamento
di posizione ammesso nell'asse principale del piano
di lavoro. Campo di immissione da 0 a 99999,9999
TOLLERANZA CENTRO 2º ASSE Q280: scostamento
di posizione ammesso nell'asse secondario del
piano di lavoro. Campo di immissione da 0 a
99999,9999
Blocchi NC
5 TCH PROBE 422 MIS. CERCHIO
ESTERNO
Q273=+50 ;CENTRO 1º ASSE
Q274=+50 ;CENTRO 2º ASSE
Q262=75 ;DIAMETRO NOMINALE
Q325=+90 ;ANGOLO DI PARTENZA
Q247=+30 ;ANGOLO
INCREMENTALE
Q261=-5 ;ALTEZZA MISURATA
Q320=0 ;DISTANZA SICUREZZA
Q260=+10 ;ALTEZZA DI SICUREZZA
Q301=0 ;SPOST. A ALT. SICUR.
Q275=35,15 ;LIMITE MASSIMO
Q276=34,9 ;LIMITE MINIMO
Q279=0,05 ;TOLLERANZA 1º
CENTRO
Q280=0,05 ;TOLLERANZA 2º
CENTRO
Q281=1 ;PROTOCOLLO DI MIS.
Q309=0 ;STOP PGM SE ERRORE
Q330=0 ;UTENSILE
Q423=4 ;N. PUNTI MISURATI
Q365=1 ;TIPO DI TRAIETTORIA
