ORIGINE SU CENTRO SCANALATURA (ciclo 408, DIN/ISO: G408,
opzione software 17)
15.2
15
TNC 620 | Manuale utente programmazione di cicli | 10/2013
315
15.2 ORIGINE SU CENTRO SCANALATURA
(ciclo 408, DIN/ISO: G408, opzione
software 17)
Esecuzione del ciclo
Il ciclo di tastatura 408 rileva il centro di una scanalatura e imposta
questo centro quale origine. In alternativa il TNC può registrare
questo centro in una tabella origini o in una tabella Preset.

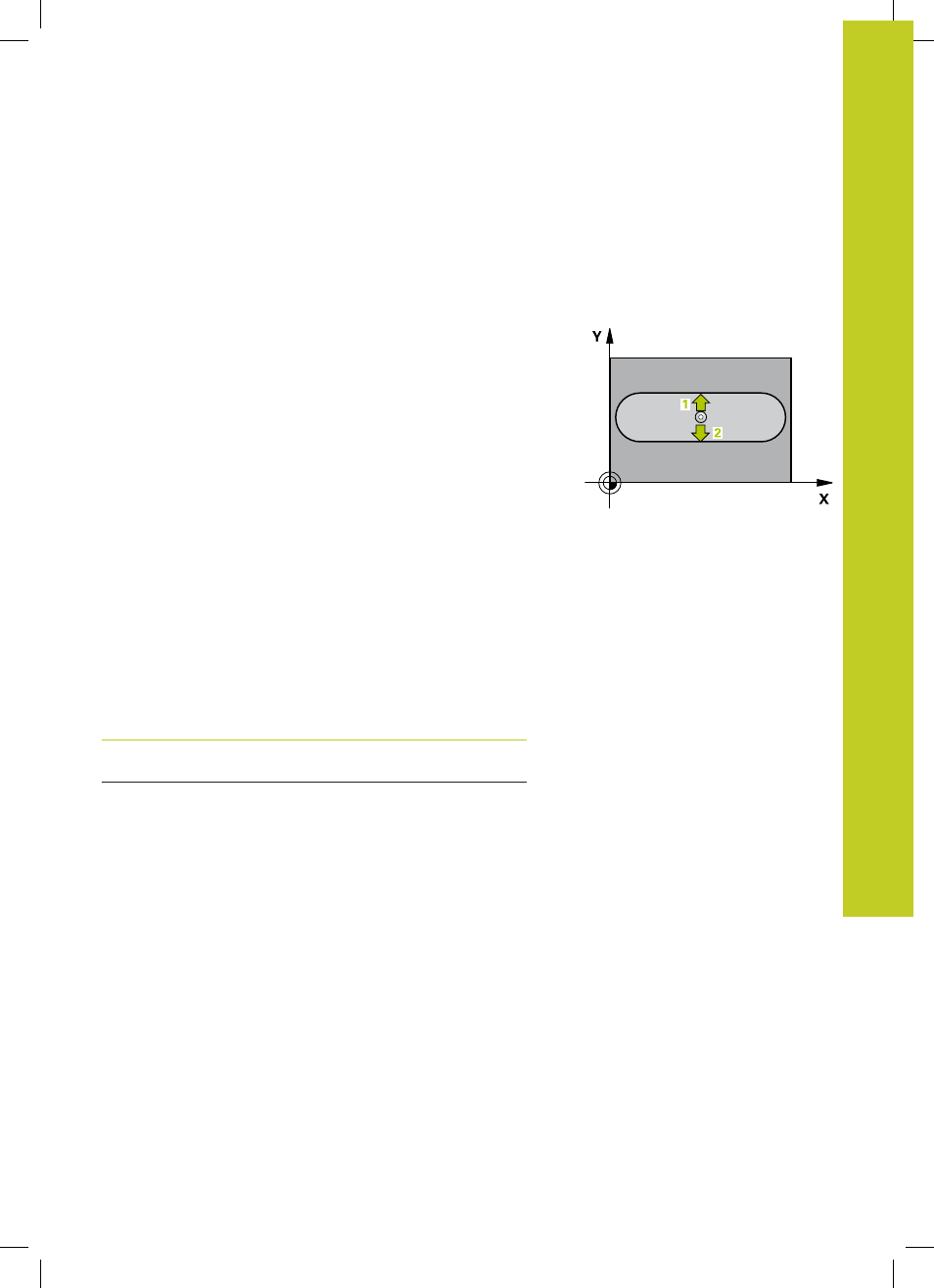

1 Il TNC posiziona il tastatore in rapido (valore da colonna
FMAX)
e con la logica di posizionamento (vedere "Esecuzione dei cicli
di tastatura", Pagina 284) sul punto da tastare
1 . Il TNC calcola
i punti da tastare sulla base dei valori programmati nel ciclo e
della distanza di sicurezza dalla colonna
SET_UP della tabella del
sistema di tastatura
2 Successivamente il tastatore si porta all'altezza di misura
programmata ed effettua la prima tastatura con l'avanzamento di
tastatura (colonna
F)
3 Quindi, il tastatore si porta sul successivo punto da tastare 2
parassialmente all'altezza di misura o all'altezza di sicurezza ed
esegue la seconda tastatura
4 Alla fine il TNC riposiziona il tastatore all'altezza di sicurezza
ed elabora l'origine determinata in funzione dei parametri ciclo
Q303 e Q305 (vedere "") e salva i valori reali nei parametri Q
presentati di seguito
5 Se si desidera, il TNC rileva in una tastatura separata anche
l'origine nell'asse del tastatore
Numero parametro Significato
Q166 Valore reale larghezza scanalatura
misurata
Q157 Valore reale posizione asse centrale
