Cicli di lavorazione: fresatura di tasche / fresatura di isole / fresatura di
scanalature
5.8 Esempi di programmazione
5
158
TNC 620 | Manuale utente programmazione di cicli | 10/2013
5.8 Esempi di programmazione

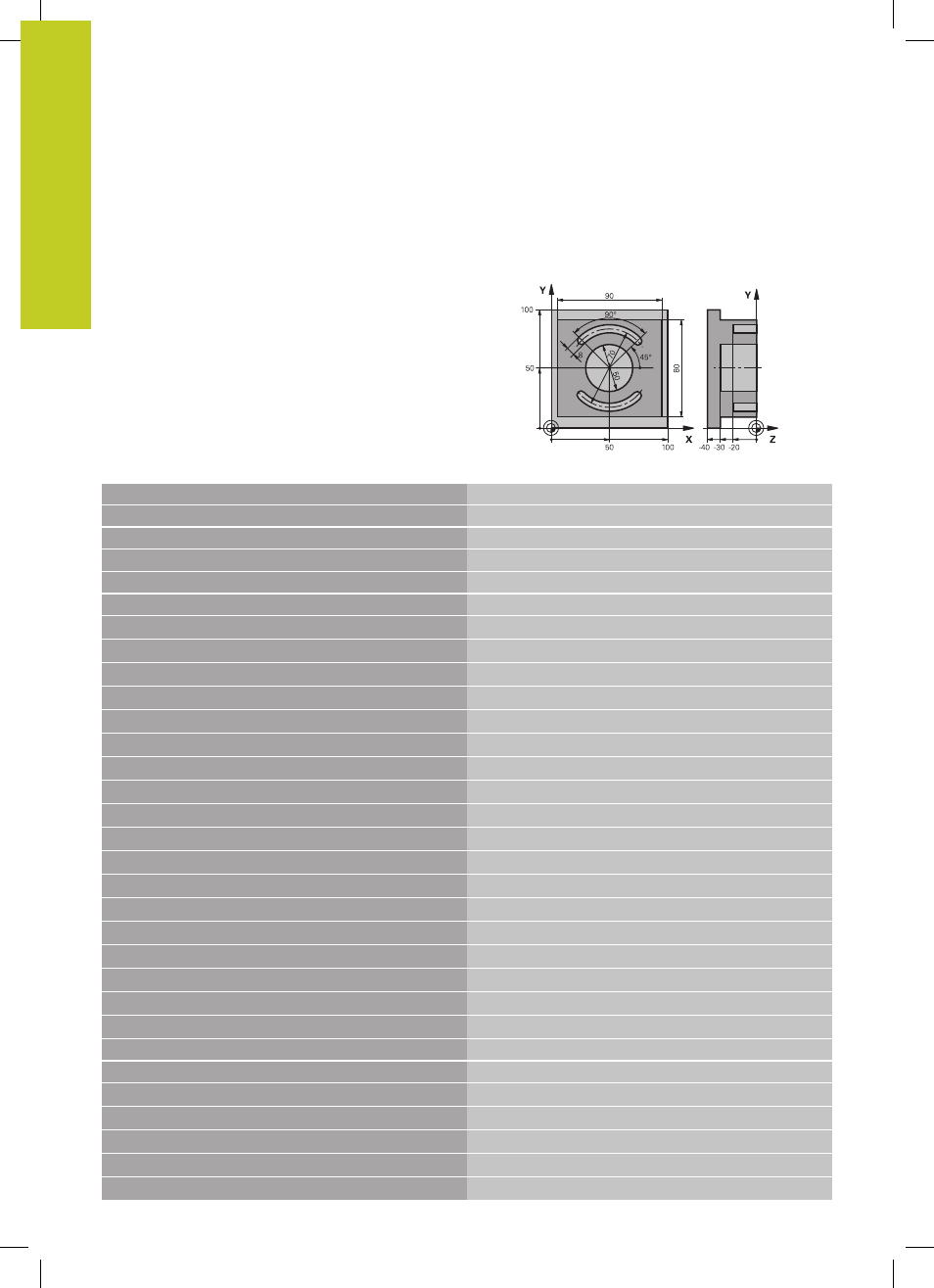

Esempio: fresatura di tasche, isole e scanalature
0 BEGIN PGM C210 MM
1 BLK FORM 0.1 Z X+0 Y+0 Z-40
Definizione pezzo grezzo
2 BLK FORM 0.2 X+100 Y+100 Z+0
3 TOOL CALL 1 Z S3500
Chiamata utensile di sgrossatura/finitura
4 L Z+250 R0 FMAX Disimpegno utensile
5 CYCL DEF 256 ISOLA RETTANGOLARE
Definizione del ciclo "Lavorazione esterna"
Q218=90 ;LUNGHEZZA 1º LATO
Q424=100 ;QUOTA PEZZO GREZZO 1
Q219=80 ;LUNGHEZZA 2º LATO
Q425=100 ;QUOTA PEZZO GREZZO 2
Q220=0 ;RAGGIO SPIGOLO
Q368=0 ;SOVRAM. LATERALE
Q224=0 ;ANGOLO DI ROTAZIONE
Q367=0 ;POSIZ. ISOLA
Q207=250 ;AVANZAM. FRESATURA
Q351=+1 ;MODO FRESATURA
Q201=-30 ;PROFONDITÀ
Q202=5 ;PROF. INCREMENTO
Q206=250 ;AVANZ. INCREMENTO
Q200=2 ;DISTANZA SICUREZZA
Q203=+0 ;COORD. SUPERFICIE
Q204=20 ;2° DIST. DI SICUREZZA
Q370=1 ;SOVRAPP. TRAIETTORIA UT.
Q437=0 ;POS. AVVICINAMENTO
6 L X+50 Y+50 R0 M3 M99 Chiamata ciclo "Lavorazione esterna"
7 CYCL DEF 252 TASCA CIRCOLARE
Definizione del ciclo "Tasca circolare"
Q215=0 ;TIPO LAVORAZIONE
Q223=50 ;DIAMETRO CERCHIO
Q368=0.2 ;SOVRAM. LATERALE
Q207=500 ;AVANZAM. FRESATURA
Q351=+1 ;MODO FRESATURA
