Definizione centratura
U Inserire la fase di lavorazione: premere il softkey INSERIRE
U Inserire la lavorazione
U Inserire la foratura: il TNC visualizza un livello softkey con le
forature disponibili

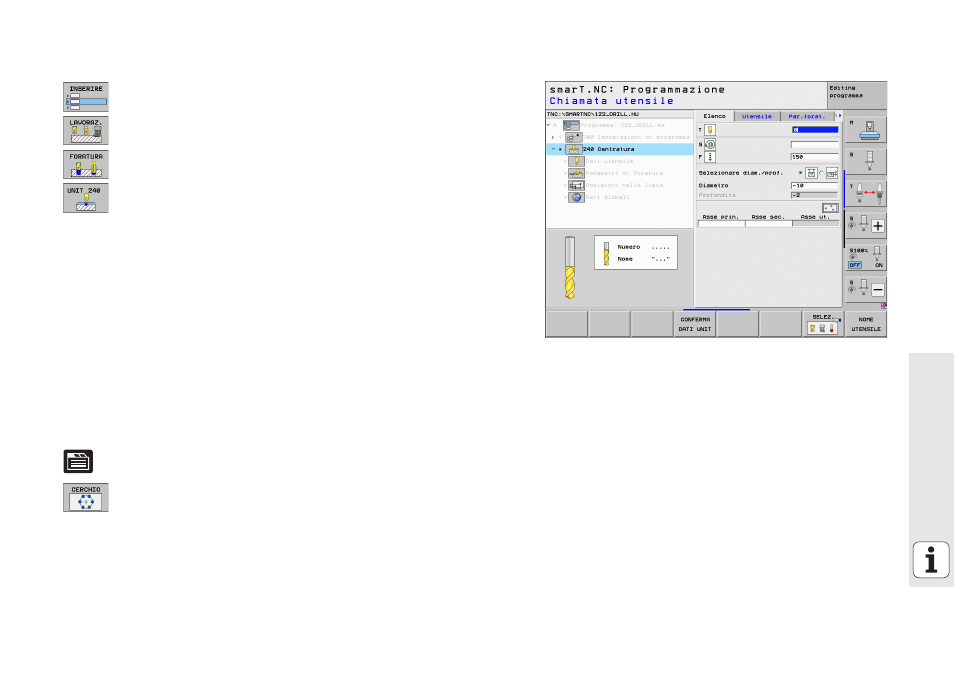

U Selezionare la centratura: il TNC visualizza la maschera
panoramica per la definizione della centratura completa
U Definire l'utensile: premere il softkey SELEZ., il TNC
visualizza in una finestra in primo piano il contenuto della
tabella utensili TOOL.T
U Spostare con i tasti freccia il campo chiaro sulla punta da
centro NC e con il tasto ENT acquisirla nella maschera. In
alternativa si può anche inserire direttamente il numero di
utensile e confermarlo con il tasto ENT
U Inserire il numero di giri del mandrino e confermare con il
tasto ENT
U Inserire l'avanzamento in centratura e confermare con il
tasto ENT
U Tramite softkey passare all'inserimento della profondità e
confermare con il tasto ENT. Inserire la profondità
desiderata
U Con il tasto di commutazione scheda selezionare la
maschera dettagliata Posizione
U Passare alla definizione del cerchio di fori. Inserire i dati
necessari del cerchio di fori, confermare ogni volta con il
tasto ENT
U Salvare la maschera con il tasto END. La centratura è
completamente definita
