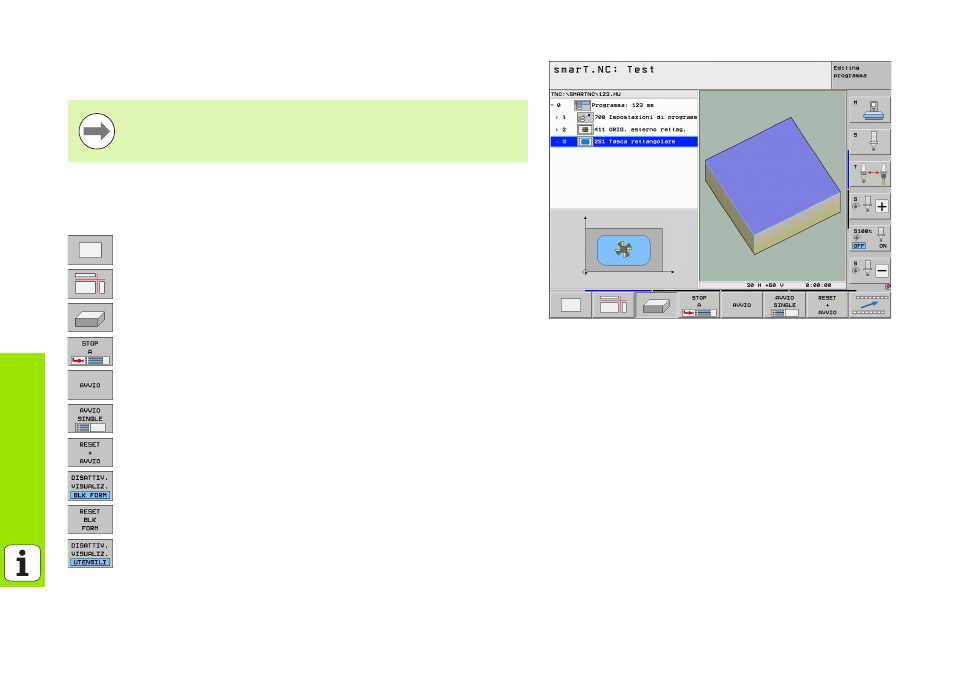

Prova grafica e grafica di esecuzione programma
Nei modi operativi secondari Prova programma ed Esecuzione
programma il TNC può rappresentare graficamente una lavorazione.
Tramite softkey si possono selezionare le seguenti funzioni:
U Vista dall'alto
U Rappresentazione su 3 piani
U Rappresentazione 3D
U Esecuzione Prova programma fino ad un determinato blocco
U Prova dell'intero programma
U Prova del programma unit per unit
U Reset del pezzo grezzo e prova dell'intero programma
U Visualizzazione/mascheramento del contorno del pezzo
grezzo
U Reset del pezzo grezzo
U Visualizzazione/mascheramento dell'utensile
Selezionare la ripartizione dello schermo GRAFICA oppure
PROGRAMMA+GRAFICA!
