Gestione di file DXF (op
z
ione
sof
tw
a
re
)

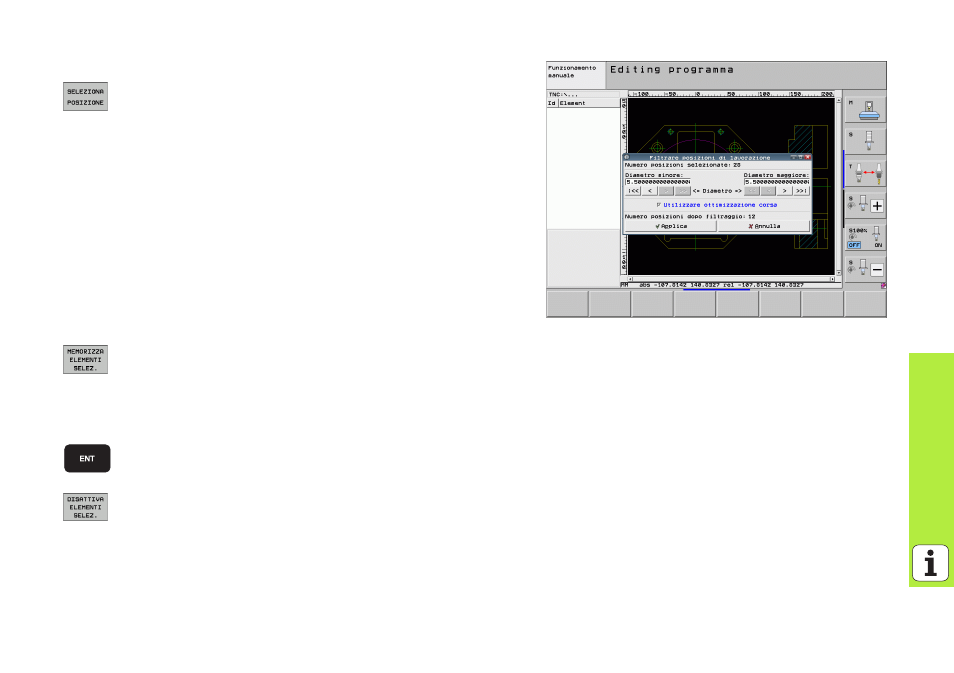

Selezione rapida di posizioni di foratura tramite area definita con il mouse
U Selezionare il modo per la selezione di posizioni di
lavorazione: il TNC maschera i layer visualizzati nella finestra
sinistra e la finestra destra è attiva per la selezione delle
posizioni
U Premere il tasto Shift sulla tastiera e definire con il tasto
sinistro del mouse un'area in cui il TNC deve acquisire tutti i
centri dei cerchi contenuti come posizioni di foratura: il TNC
visualizza una finestra in cui è possibile filtrare i fori secondo
la loro dimensione
U Definire le impostazioni dei filtri (vedere "Impostazione dei
filtri" a pagina 212). e confermare con il pulsante Applica: il
TNC inserisce le posizioni selezionate nella finestra sinistra
(simbolo di punto)
U Se necessario, gli elementi già selezionati possono essere di
nuovo deselezionati, definendo nuovamente un'area, ma
tenendo anche premuto il tasto CTRL
U Memorizzare le posizioni di lavorazione selezionate in un file
di punti: il TNC visualizza una finestra in primo piano in cui si
può inserire un nome di file qualsiasi. Impostazione base:
nome del file DXF. Se il nome del file DXF contiene caratteri
speciali o spazi, il TNC sostituisce questi caratteri con un
trattino basso
U Confermare l'inserimento: il TNC salva il programma di
profilo nella directory in cui è memorizzato anche il file DXF
U Se si desidera scegliere altre posizioni di lavorazione per
salvarle in un altro file: premere il softkey DISATTIVA
ELEMENTI SELEZ. e procedere come descritto in
precedenza
