Unit 276 Contornatura profilo 3D
Con la contornatura profilo si possono lavorare profili aperti e chiusi che
sono stati definiti in un programma .HC, o generati con il Convertitore
DXF.

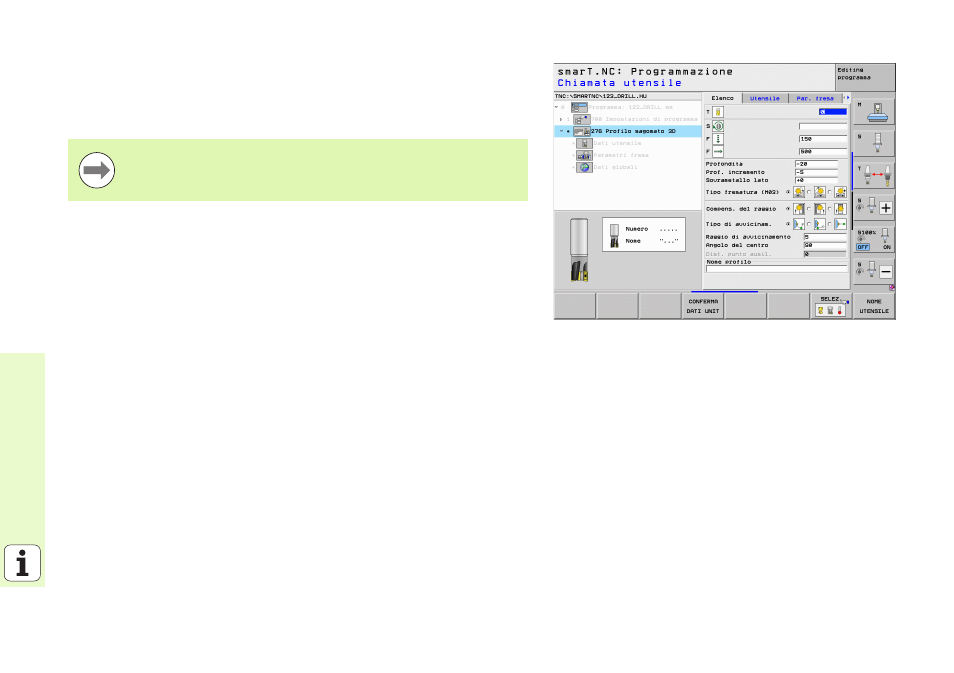

Parametri nella maschera Elenco:
U T : numero oppure nome utensile (commutabile tramite softkey)
U S : numero di giri del mandrino [giri/min] o velocità di taglio [m/min]
U F : avanzamento in accostamento in profondità [mm/min], FU [mm/giro]
o FZ [mm/dente]
U F : avanzamento in fresatura [mm/min], FU [mm/giro] o FZ [mm/dente]
U Profondità : profondità di foratura, se programmata con 0, il TNC si
sposta sulla coordinata Z del sottoprogramma del profilo
U Prof. incremento : quota dei singoli accostamenti dell'utensile
U Sovrametallo lato : sovrametallo per finitura
U Tipo fresatura : fresatura concorde, fresatura discorde o lavorazione
con pendolamento
U Compens. del raggio : lavorazione del profilo con correzione a sinistra,
correzione a destra o senza correzione
U Tipo di avvicinam. : avvicinamento tangenziale su un arco di cerchio
o avvicinamento tangenziale su una retta o avvicinamento
perpendicolare al profilo
U Raggio di avvicinamento (efficace solo se è selezionato
l'avvicinamento tangenziale su un arco di cerchio): raggio del cerchio di
avvicinamento
Scegliere il punto iniziale e finale del profilo in modo che ci sia
spazio sufficiente per i movimenti di avvicinamento e
allontanamento!
