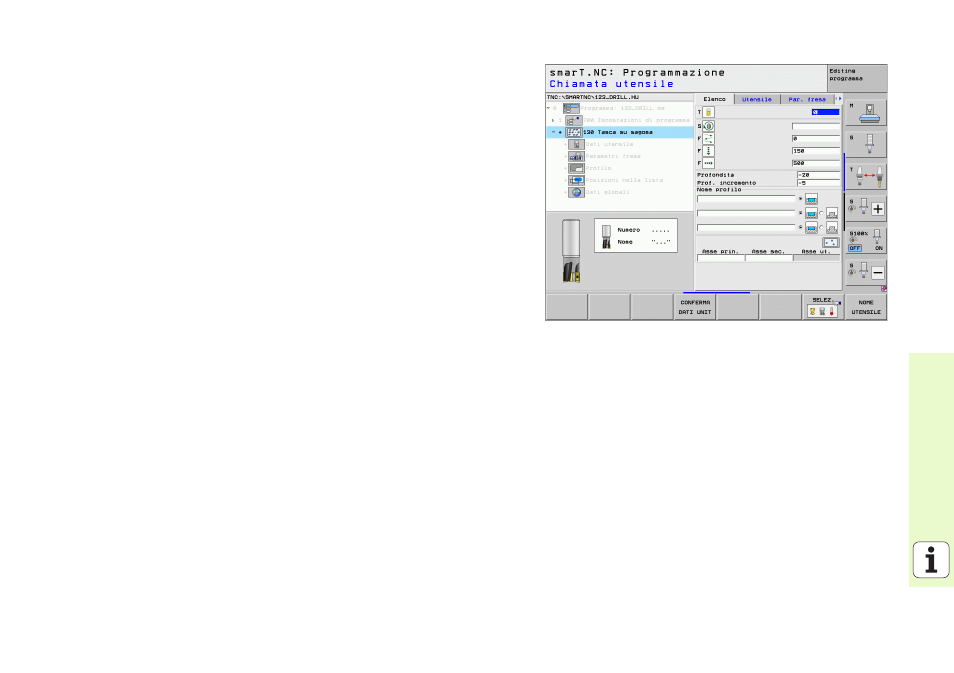

Unit 130 Profilo tasca su sagoma di punti (funzione FCL 3)
Con questa UNIT si possono ordinare e svuotare su una sagoma di punti
tasche di forma qualsiasi, che possono anche contenere isole.
Se necessario, nella maschera dettagliata Profilo si può assegnare a
ciascun segmento di profilo una profondità separata (funzione FCL 2). In
questo caso, si deve sempre cominciare con la tasca più profonda.
Parametri nella maschera Elenco:
U T : numero oppure nome utensile (commutabile tramite softkey)
U S : numero di giri del mandrino [giri/min] o velocità di taglio [m/min]
U F : avanzamento in pendolamento [mm/min], FU [mm/giro] o FZ [mm/
dente]. Inserire 0 se la penetrazione deve avvenire verticalmente
U F : avanzamento in accostamento in profondità [mm/min], FU [mm/giro]
o FZ [mm/dente]
U F : avanzamento in fresatura [mm/min], FU [mm/giro] o FZ [mm/dente]
U Profondità : profondità di fresatura
U Prof. incremento : quota dei singoli accostamenti dell'utensile
U Sovrametallo lato : sovrametallo per finitura laterale
U Sovrametallo prof. : sovrametallo per finitura profondità
U Nome profilo : lista dei segmenti di profilo (file .HC) che devono essere
combinati. Se è disponibile l'opzione Convertitore DXF, questa
consente di generare un profilo partendo direttamente dalla maschera
U Posizione o Sagoma di punti : definire le posizioni su cui il TNC deve
eseguire il profilo tasca (vedere "Principi fondamentali" a pagina 157).
