Unit 122 Profilo tasca
Con il profilo tasca si possono svuotare tasche di forma qualsiasi, che
possono anche contenere isole.
Se necessario, nel modulo di dettaglio Profilo si può assegnare a
ciascun segmento di profilo una profondità separata (funzione FCL 2). In
questo caso, si deve sempre cominciare con la tasca più profonda.

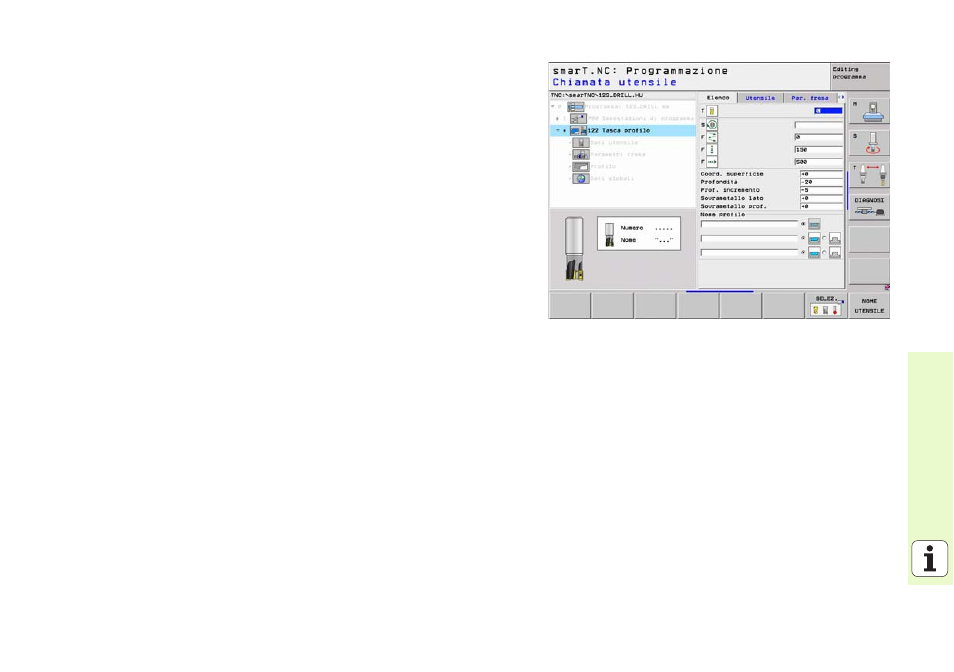

Parametri nel modulo Panoramica:
8 T : numero oppure nome utensile (commutabile tramite softkey)
8 S : Numero di giri del mandrino [giri/min] o velocità di taglio [m/min]
8 F : Avanzamento in pendolamento [mm/min], FU [mm/giro] o FZ [mm/
dente]. Inserire 0 se la penetrazione deve avvenire verticalmente
8 F : Avanzamento in accostamento in profondità [mm/min], FU [mm/giro]
o FZ [mm/dente]
8 F : Avanzamento in fresatura [mm/min], FU [mm/giro] o FZ [mm/dente]
8 Coordinata superficie : Coordinata della superficie del pezzo a cui si
riferiscono le profondità indicate
8 Profondità : Profondità di fresatura
8 Profondità di accostamento : quota dei singoli accostamenti
dell’utensile
8 Sovrametallo laterale : sovrametallo per finitura laterale
8 Sovrametallo profondità : sovrametallo per finitura profondità
8 Nome profilo : lista dei segmenti di profilo (file dati .HC) che devono
essere combinati. Se è disponibile l'opzione converter DXF, con questa
si può generare un profilo partendo direttamente dal modulo
