150
M
o
dific
a
di
file DXF (opzione
soft
ware)

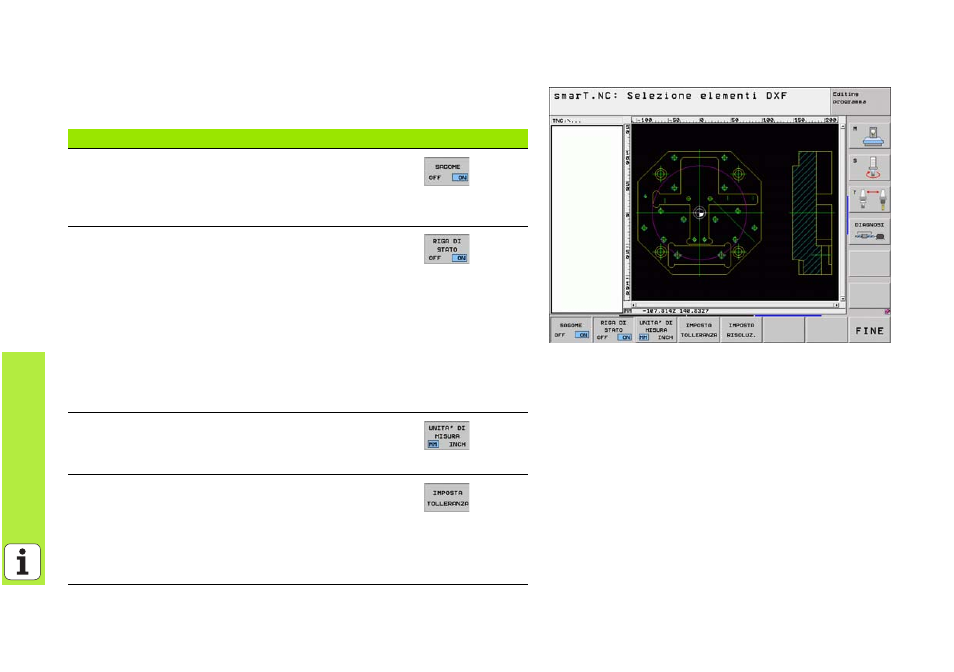

Impostazioni base
Sul terzo livello softkey sono disponibili diverse possibilità di
impostazione:
Impostazione Softkey
Visualizza/non visualizza righe: Il TNC visualizza le
righe sul margine sinistro e superiore del disegno. I
valori indicati sulla riga sono riferiti all'origine del
disegno.
Visualizza/non visualizza riga di stato: Il TNC
visualizza la riga di stato sul margine inferiore del
disegno. Nella riga di stato sono disponibili le
seguenti informazioni:
„ Unità di misura attiva (MM o INCH)
„
Coordinate X e Y della posizione corrente del
mouse
„ Nel modo SELEZIONE PROFILO il TNC indica se
il profilo selezionato è aperto (open contour) o
chiuso (closed contour)
Unità di misura MM/INCH: Impostare l'unità di
misura del file DXF. Il TNC emette in questa unità di
misura anche il programma di profilo
Impostare la tolleranza. La tolleranza definisce la
misura in cui gli elementi di profilo adiacenti
possono distare tra loro. Attraverso la tolleranza si
possono compensare le imprecisioni compiute
durante la preparazione del disegno. L’impostazione
base dipende dall’estensione del file DXF completo
