Grafica di test e grafica di esecuzione programma

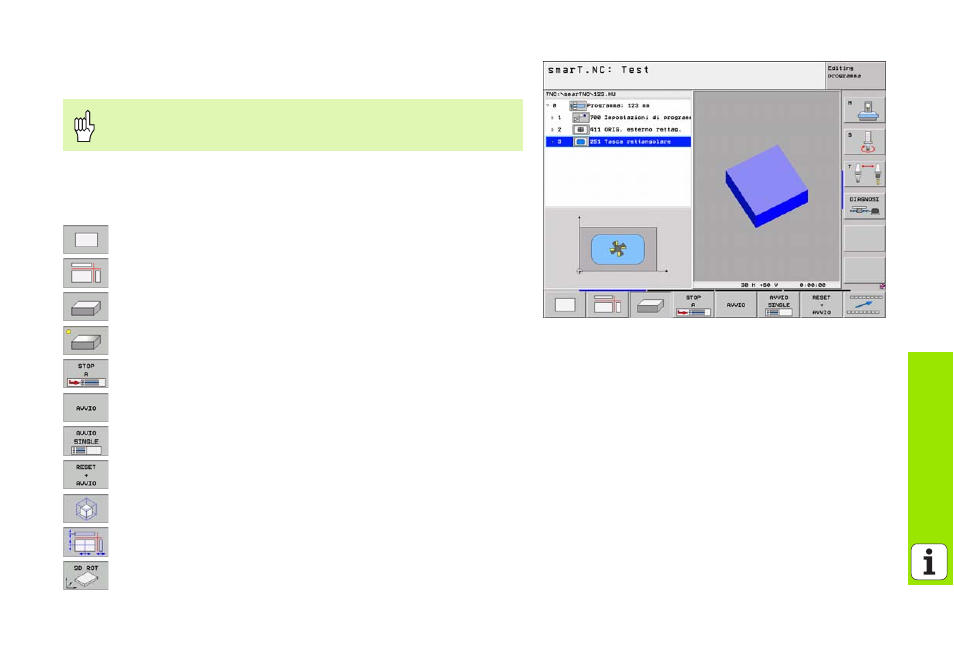

Nei modi operativi secondari Test ed Esecuzione il TNC può
rappresentare graficamente una lavorazione. Tramite softkey si possono
selezionare le seguenti funzioni:
8 Vista dall'alto
8 Rappresentazione su 3 piani
8 Rappresentazione 3D
8 Rappresentazione 3D ad alta risoluzione
8 Esecuzione Test del programma fino ad un determinato
blocco
8 Test dell'intero programma
8 Test del programma unit per unit
8 Reset del pezzo grezzo e test dell'intero programma
8 Funzioni per l’ingrandimento di un dettaglio
8 Funzioni per le sezioni
8 Funzioni di rotazione e ingrandimento/riduzione
Selezionare la ripartizione dello schermo GRAFICA oppure
PROGRAMMA+GRAFICA!
