Dividere, prolungare, accorciare elementi di profilo
Se gli elementi di profilo da selezionare sono raccordati nel disegno, il
corrispondente elemento di profilo deve essere prima diviso. Questa
funzione è automaticamente disponibile nel modo di selezione di un
profilo.
Procedere come segue:
8 L’elemento di profilo raccordato è selezionato, quindi marcato in colore
blu

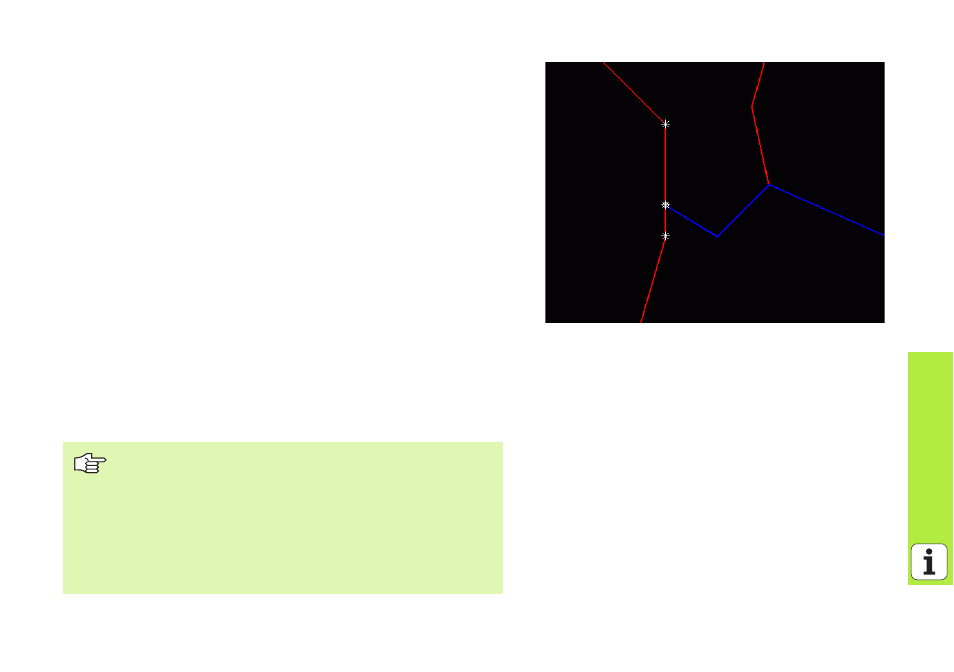

8 Cliccare sull’elemento di profilo da dividere: Il TNC indica il punto
d'intersezione con un asterisco con cerchio e i punti finali selezionabili
con un asterisco semplice
8 Tenendo premuto il tasto CTRL cliccare sul punto d'intersezione: Il TNC
divide l’elemento di profilo sul punto d'intersezione e maschera di
nuovo i punti. Eventualmente il TNC prolunga o accorcia l’elemento di
profilo raccordato fino al punto d'intersezione tra i due elementi
8 Cliccare di nuovo l’elemento di profilo diviso: Il TNC visualizza di nuovo
il punto d’intersezione e i punti finali
8 Cliccare il punto finale desiderato: Il TNC marca in colore blu l’elemento
ora diviso
8 Scegliere l’elemento di profilo successivo
Se l’elemento di profilo da prolungare/accorciare è una
retta, il TNC prolunga/accorcia l’elemento di profilo in
modo lineare. Se l’elemento di profilo da prolungare/
accorciare è un arco di cerchio, il TNC prolunga/accorcia
l’arco di cerchio in modo circolare.
Per utilizzare queste funzioni, devono essere già
selezionati almeno due elementi di profilo, in modo che la
direzione sia univocamente definita.
