HEIDENHAIN iTNC 530 537
9.1
0
F
resat
ur
a inclinata nel piano or
ientat
o 9.10 Fresatura inclinata nel piano
orientato
Funzione
In collegamento con le nuove funzioni PLANE e M128, si può eseguire
la fresatura inclinata in un piano di lavoro orientato. A questo scopo
si dispone di due definizioni possibili:
„
Fresatura inclinata con spostamento incrementale di un asse di
rotazione
„ Fresatura inclinata mediante vettori normali

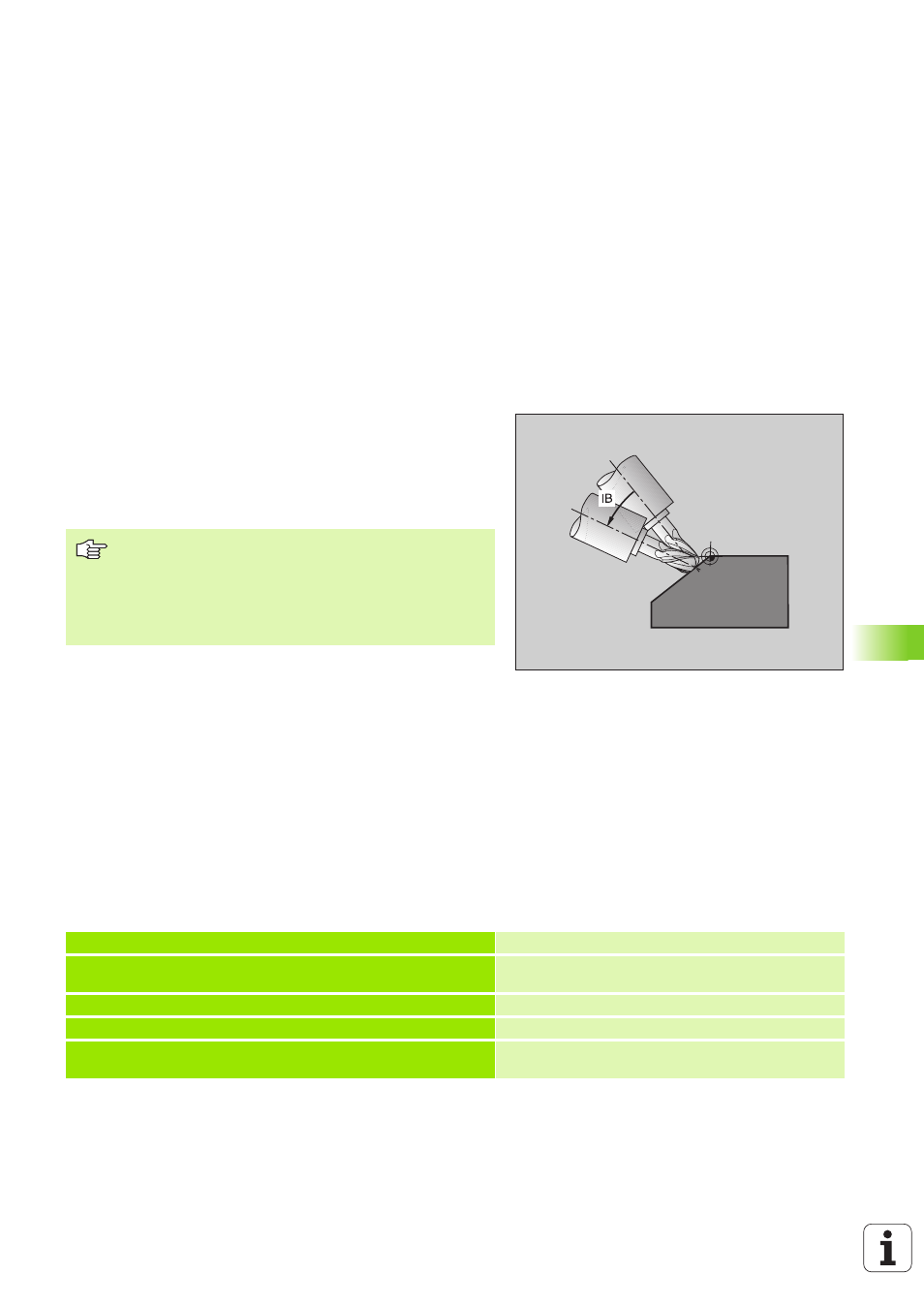

Fresatura inclinata con spostamento
incrementale di un asse di rotazione
8 Disimpegno utensile
8 Attivazione della funzione M128
8 Definire una qualsiasi funzione PLANE, fare attenzione al
comportamento nel posizionamento
8 Mediante un blocco L realizzare in modo incrementale lo
spostamento sull’angolo di inclinazione desiderato nell’asse
corrispondente
Esempi di blocchi NC:
La fresatura inclinata nel piano orientato funziona solo con
frese a raggio.
Con teste/tavole orientabili a 45° l’angolo di inclinazione
può anche essere definito come angolo solido. Utilizzare
per questo FUNCTION TCPM (vedere "FUNCTION TCPM
(opzione-software 2)", pag. 539).
...
12 L Z+50 R0 FMAX M128 Posizionamento ad altezza di sicurezza, attivazione
di M128
13 PLANE SPATIAL SPA+0 SPB-45 SPC+0 MOVE ABST50 F1000 Definizione e attivazione della funzione PLANE
14 L IB-17 F1000 Impostazione dell’angolo di inclinazione
... Definizione della lavorazione nel piano di lavoro
orientato
