HEIDENHAIN iTNC 530 437
8.6 Cicli SL

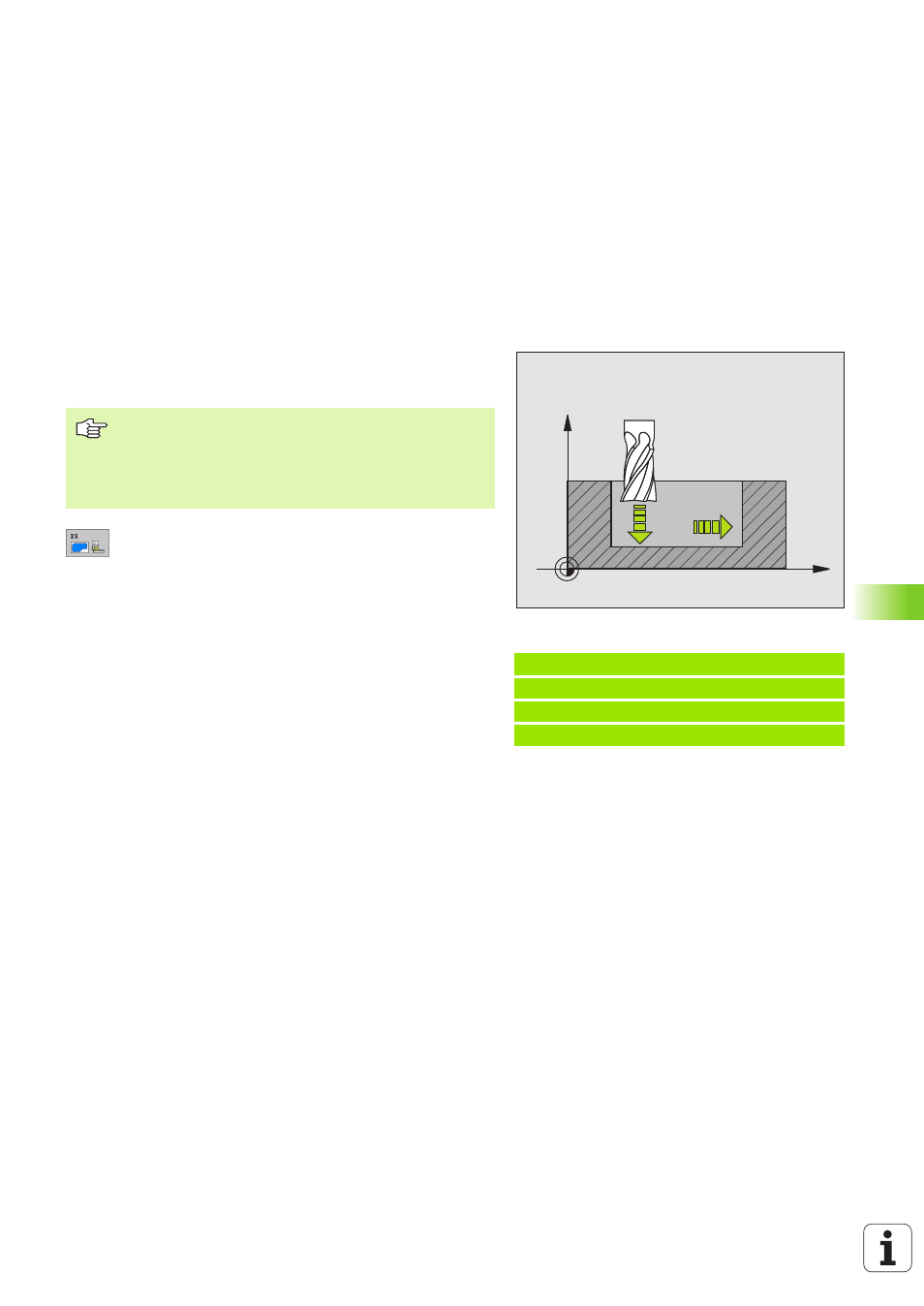

FINITURA DEL FONDO (Ciclo 23)
Il TNC porta l’utensile su un cerchio tangenziale verticale sulla
superficie da fresare, se c'è spazio sufficiente. Se lo spazio è ristretto,
il TNC porta verticalmente l'utensile in profondità. per asportare il
sovrametallo per finitura rimasto dalla sgrossatura.
8 AVANZAMENTO IN PROFONDITA’ Q11: velocità di
spostamento dell'utensile durante la penetrazione
8 AVANZAMENTO SVUOTAMENTO Q12: Avanzamento in
fresatura
8 INVERSIONE AVANZAMENTO Q208: velocità di
spostamento dell'utensile durante l'estrazione dopo
la lavorazione in mm/min. Programmando Q208=0, il
TNC estrae l’utensile con l'avanzamento Q12
Esempio: Blocchi NC
60 CYCL DEF 23 FINITURA FONDO
Q11=100 ;AVANZAMENTO PROF.
Q12=350 ;AVANZAMENTO SVUOT.
Q208=99999 ;INVERS. AVANZAMENTO
X
Z
Q11
Q12
Da osservare prima della programmazione
Il punto di partenza per la finitura viene determinato
automaticamente dal TNC e dipende dalle condizioni di
spazio della tasca. e dipende dalle condizioni di spazio nella
tasca.
