HEIDENHAIN iTNC 530 229
6.3 A
v
vicinament
o e distacco a/da un pr
ofilo

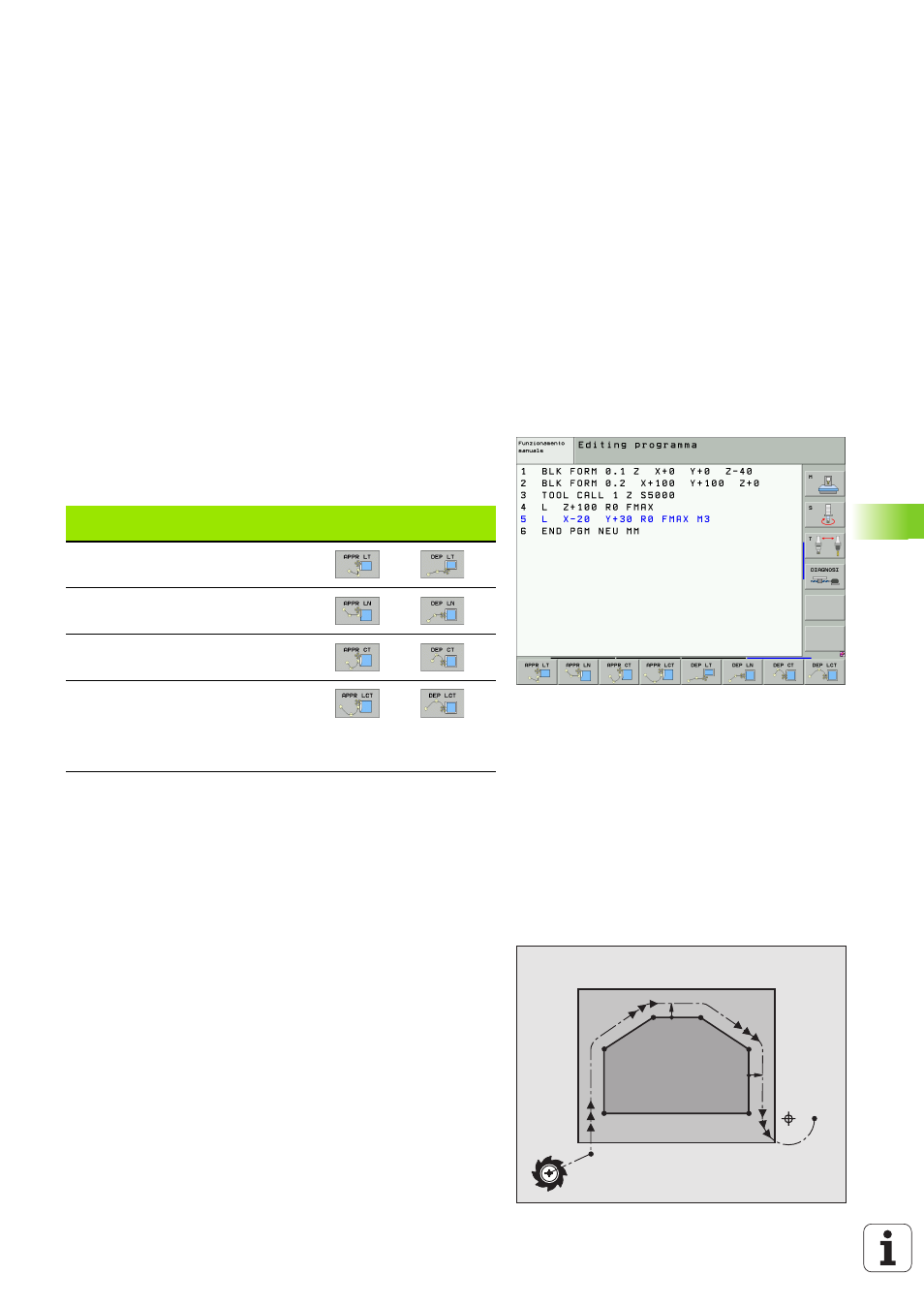

6.3 Avvicinamento e distacco a/da
un profilo
Panoramica: forme di traiettoria per
l’avvicinamento e il distacco al/dal profilo
Le funzioni APPR (ingl. approach = avvicinamento) e DEP (ingl.
departure = distacco) sono attivate con il tasto APPR/DEP. In seguito
si possono selezionare mediante softkey le seguenti forme di
traiettoria:
Avvicinamento e distacco da una traiettoria elicoidale
Nell’avvicinamento e nel distacco da una traiettoria elicoidale l’utensile
si sposta sul prolungamento della traiettoria elicoidale, raccordandosi
tangenzialmente al profilo su una traiettoria circolare. Per la
programmazione utilizzare le funzioni APPR CT oppure DEP CT.
Posizioni importanti per l’avvicinamento e il
distacco
„ Punto di partenza P
S
Questa posizione viene programmata direttamente prima del blocco
APPR. Ps si trova all’esterno del profilo e viene avvicinato senza
correzione del raggio (R0).
„ Punto ausiliario P
H
Alcune traiettorie passano nell’avvicinamento e nel distacco da un
punto ausiliario P
H
che il TNC calcola in base ai dati inseriti nei
blocchi APPR e DEP. Il TNC si sposta dalla posizione attuale al punto
ausiliario P
H
con l’ultimo avanzamento programmato.
„
Primo punto del profilo P
A
e ultimo punto del profilo P
E
Il primo punto del profilo P
A
viene programmato nel blocco APPR,
l’ultimo punto del profilo P
E
con una funzione di traiettoria a scelta.
Se il blocco APPR contiene anche la coordinata Z, il TNC porta
l’utensile prima nel piano di lavoro su P
H
e da lì nell'asse utensile alla
profondità programmata.
Funzione
Avvicina-
mento
Distacco
Retta con raccordo tangenziale
Retta perpendicolare al punto di profilo
Traiettoria circolare con raccordo
tangenziale
Traiettoria circolare con raccordo
tangenziale al profilo, avvicinamento e
distacco su un segmento a raccordo
tangenziale da/verso un punto ausiliario
esterno al profilo.
P
H
RL
P
S R0
P
A
RL P
E RL
RL
RL
P
N
R0
