Installazione
Collegamenti dell'interfaccia dati
Manuale utente
29

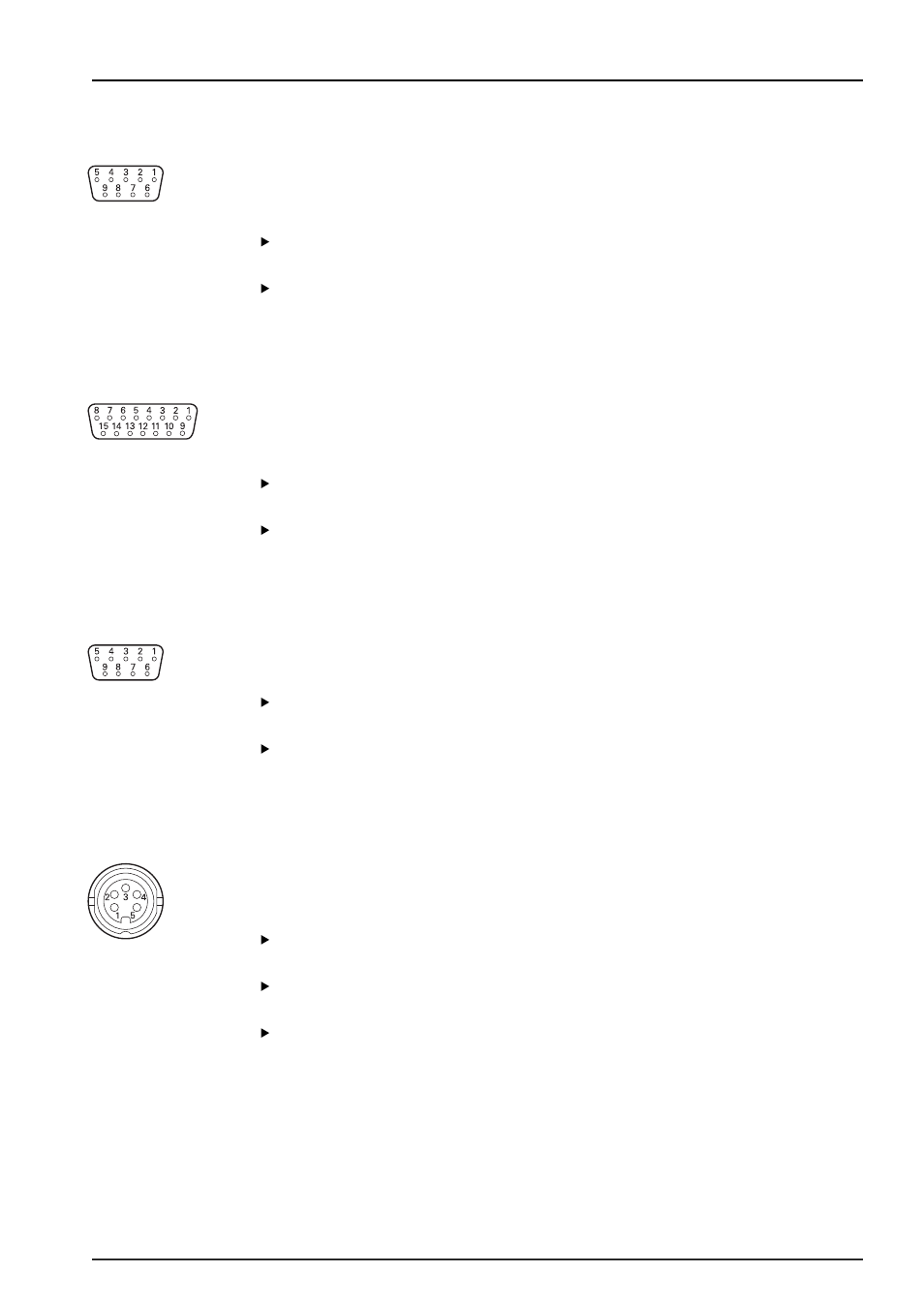

5.2.4
Collegamento dell'encoder TTL
17
Connettore encoder
TTL
Questo prodotto può essere impiegato in combinazione con encoder HEIDENHAIN in
grado di fornire segnali TTL. Il cavo di collegamento non deve presentare una lunghezza
maggiore di 30 m.
Per collegare l'encoder TTL:
Verificare che l'alimentazione sia assente da tutti i moduli di alimentazione della
catena.
Collegare il connettore del cavo dell'encoder alla relativa presa
17
sul modulo e
stringere a fondo le viti del connettore.
5.2.5
Collegamento dell'encoder 1 V
PP
18
Connettore encoder 1
V
PP
Questo prodotto può essere impiegato in combinazione con encoder lineari e angolari
HEIDENHAIN in grado di fornire segnali 1 V
PP
. Il cavo di collegamento non deve
presentare una lunghezza maggiore di 30 m.
Per collegare l'encoder 1 V
PP
:
Verificare che l'alimentazione sia assente da tutti i moduli di alimentazione della
catena.
Collegare il connettore del cavo dell'encoder alla relativa presa
18
sul modulo e
stringere a fondo le viti del connettore.
5.2.6
Collegamento del connettore Sub-D a 9 poli
19
Connettore Sub-D a 9
poli
Questo prodotto fornisce un connettore Sub-D a 9 poli per l'ingresso di segnali
analogici. Il cavo di collegamento non deve presentare una lunghezza maggiore di 30 m.
Per collegare il connettore Sub-D a 9 poli:
Verificare che l'alimentazione sia assente da tutti i moduli di alimentazione della
catena.
Collegare il connettore del cavo alla relativa presa Sub-D a 9 poli
19
sul modulo e
stringere a fondo le viti del connettore
5.2.7
Collegamento del trasduttore
20
Connettore trasduttore
Questo prodotto può essere impiegato con trasduttori select Solartron, Tesa, Marposs
e Mahr half-bridge e LVDT. Consultare la documentazione del trasduttore per la
lunghezza massima del cavo di collegamento.
Per collegare il trasduttore:
Verificare che l'alimentazione sia assente da tutti i moduli di alimentazione della
catena.
Allineare l'intaglio del connettore del cavo del trasduttore all'intaglio di collegamento
del trasduttore del modulo
Inserire il connettore del cavo nella presa del trasduttore
20
e stringere a fondo il
connettore girandolo in senso orario.
