Montaggio
Installazione dell'hardware di montaggio del cavo
Manuale utente 21

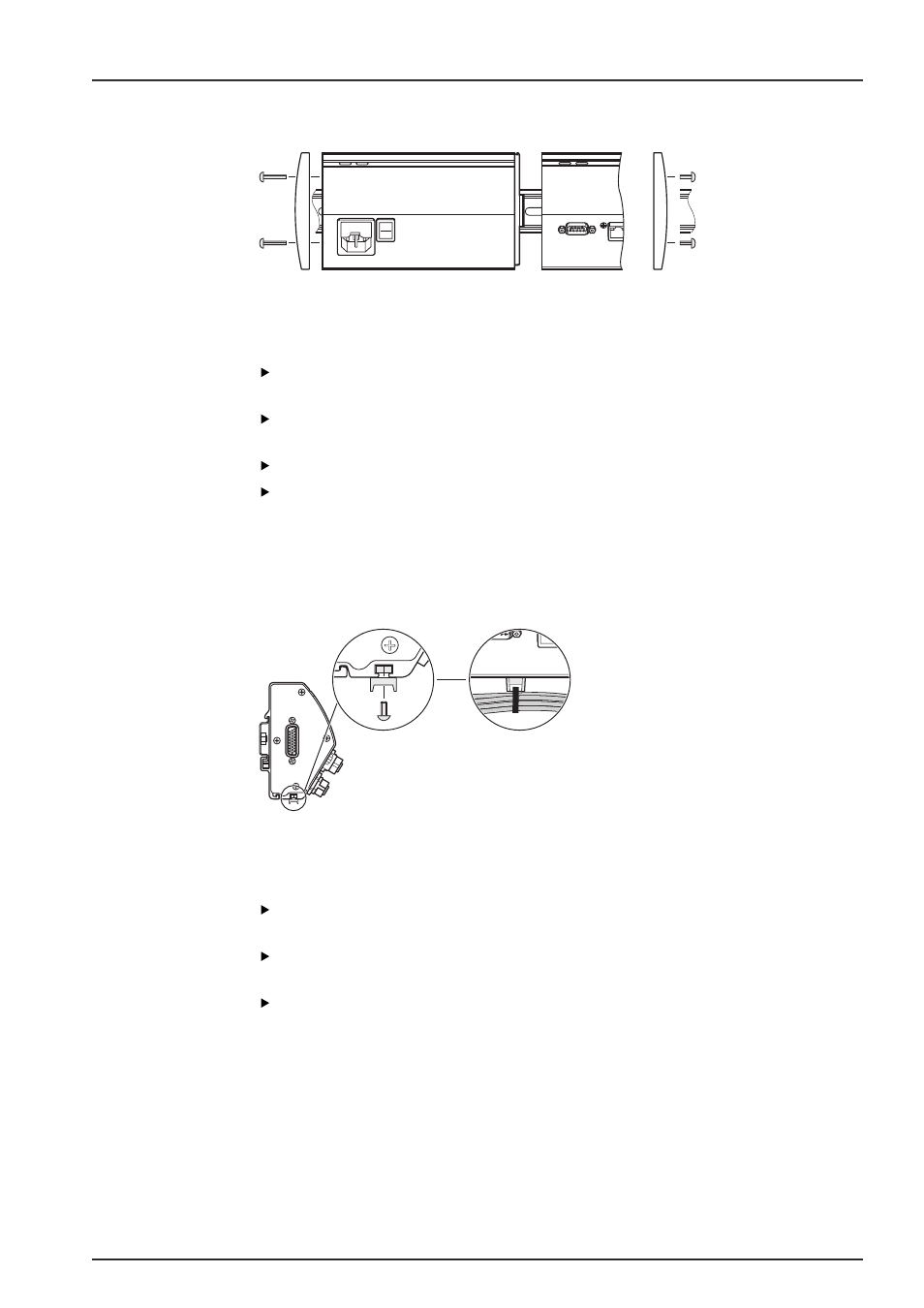

4.3 Installazione delle coperture terminali
I kit delle coperture terminali destra e sinistra vengono forniti a corredo di ciascun
modulo di alimentazione per coprire le estremità aperte dei moduli.
Installazione delle
coperture terminali Per installare le coperture terminali:
Inserire la copertura terminale sinistra nel lato sinistro del primo modulo di
alimentazione della catena.
Inserire le viti da 19 mm attraverso i fori di montaggio della copertura terminale e nei
fori
34 del modulo.
Stringere le viti utilizzando un cacciavite a croce.
Installare la copertura terminale destra sul lato destro dell'ultimo modulo della
catena utilizzando le viti da 9 mm in dotazione e seguendo le istruzioni riportate
sopra.
4.4 Installazione dell'hardware di montaggio del cavo
Il kit dell'hardware di montaggio del cavo viene fornito a corredo di ciascun modulo per
passaggio cavi. Ogni kit contiene due set di hardware di montaggio.
Installazione hardware
montaggio cavo Per installare l'hardware di montaggio del cavo:
Inserire il dado esagonale M3 nella scanalatura di montaggio 36 sulla parte inferiore
del modulo.
Inserire la vite M3 attraverso il portacavo e fissare al dado esagonale M3 utilizzando
un cacciavite a croce.
Inserire il fermacavo attraverso il portacavo e fissare i cavi.
