Ricerca guasti
Diagnosi
136 Manuale utente
Apertura della videata
Riserve funzionali Per aprire la videata Riserve funzionali:
Fare clic sul pulsante «Riserve funzionali».
La videata Riserve funzionali viene visualizzata nell'area dei contenuti.
Diagnosi sensore LVDT
La diagnosi sensore LVDT è utilizzata per monitorare la tensione in uscita del sensore
LVDT.

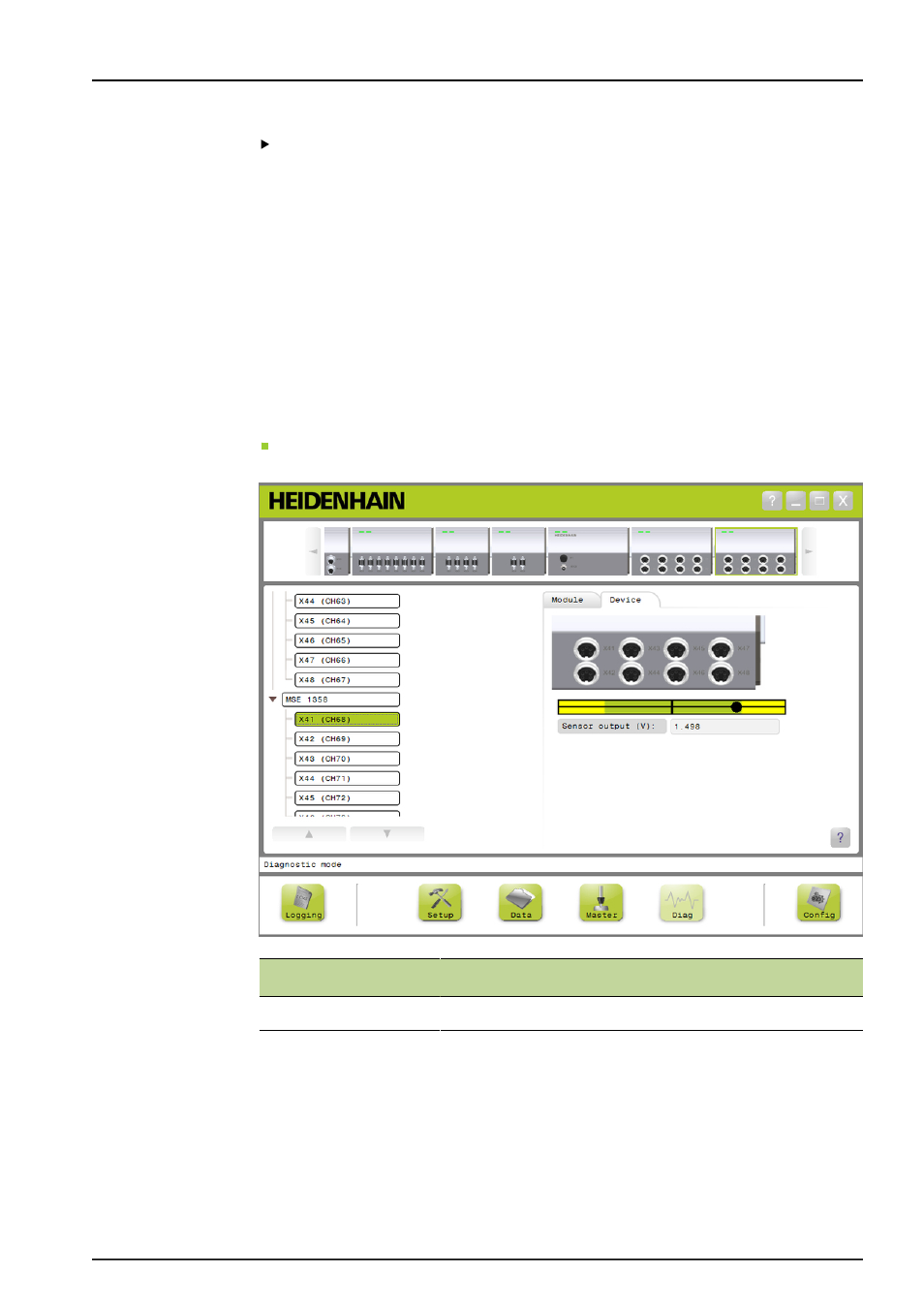

La videata Diagnosi sensore LVDT visualizza una rappresentazione grafica della quantità
del range di posizionamento totale dell'elettronica in uso. Le aree gialle del grafico
denotano il 20% più esterno del range totale utilizzabile. L'accuratezza e la stabilità
di posizionamento del sensore sono massime quando sono più vicine al centro del
grafico. Il centro del sensore LVDT è noto anche come posizione ZERO.
Diagnosi sensore LVDT:
Uscita sensore
Videata Diagnosi
sensore LVDT
Diagnosi sensore LVDT
Uscita sensore (V) Visualizza l'uscita in tensione del sensore.
