Montaggio
Montaggio di un modulo
Manuale utente 19
4.1 Montaggio di un modulo
ATTENZIONE
Il modulo di alimentazione deve essere sempre sistemato alla sinistra di qualsiasi
modulo che alimenta nella catena. Una volta raggiunto il consumo nominale
massimo di un modulo di alimentazione, è necessario installare un altro modulo di
alimentazione nella catena.

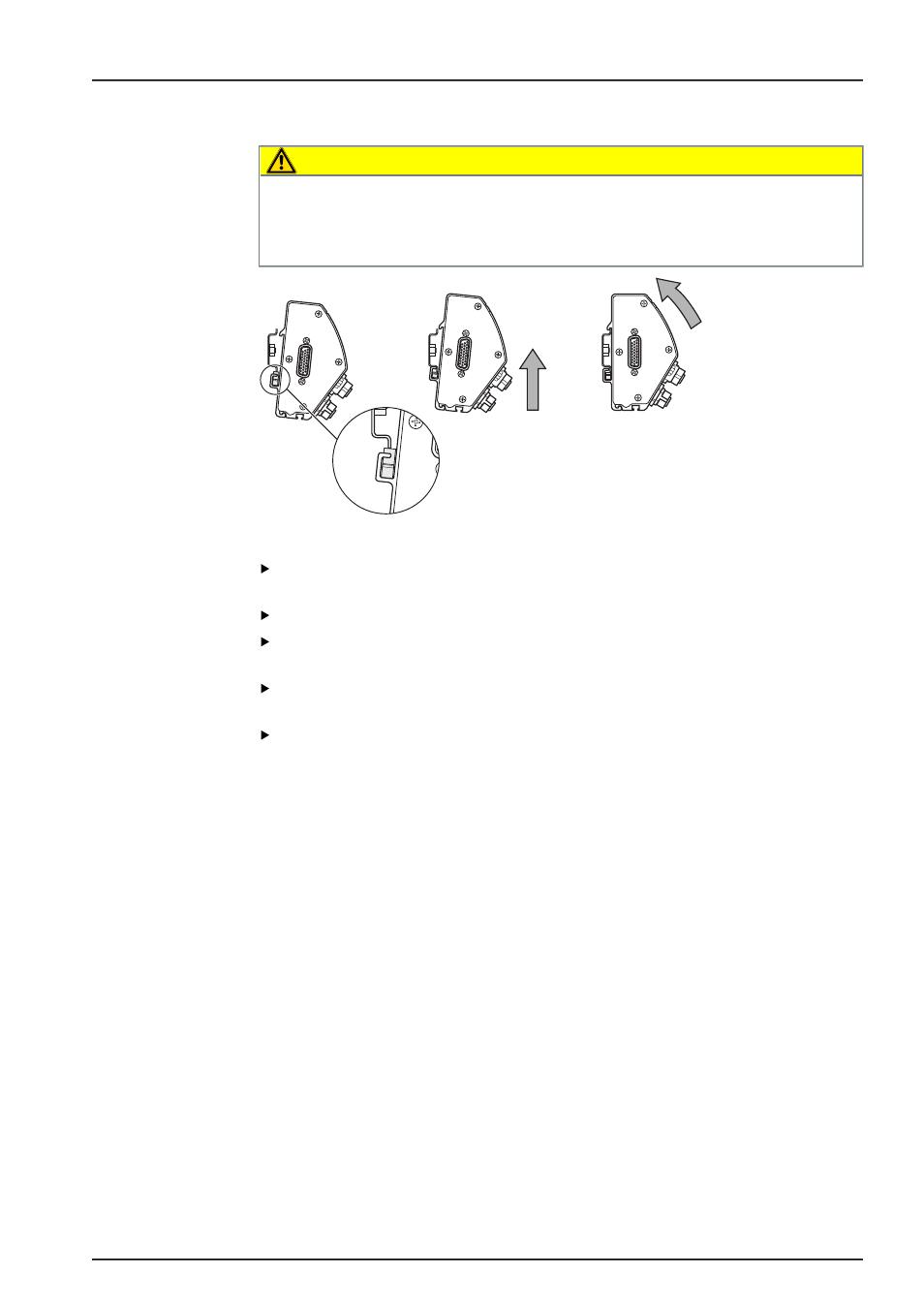

Montaggio di un
modulo Per montare un modulo:
Verificare che tutti gli interruttori di accensione siano in posizione off (se applicabile)
e che l'alimentazione sia assente da tutti i moduli di alimentazione della catena.
Allineare il bordo inferiore della guida DIN al canale inferiore 33 del modulo.
Applicare con cautela pressione verso l'alto, abbassando la molla della guida DIN 32
e inserendo la guida DIN nel canale inferiore 33 del modulo.
Mantenendo la pressione verso l'alto ruotare la parte superiore del modulo verso la
guida DIN fino ad allineare il canale superiore
31 del modulo sopra la guida DIN.
Rilasciare con cautela la pressione verso l'alto bloccando il modulo sulla guida DIN.
