Installazione
Collegamenti dell'interfaccia dati
28 Manuale utente

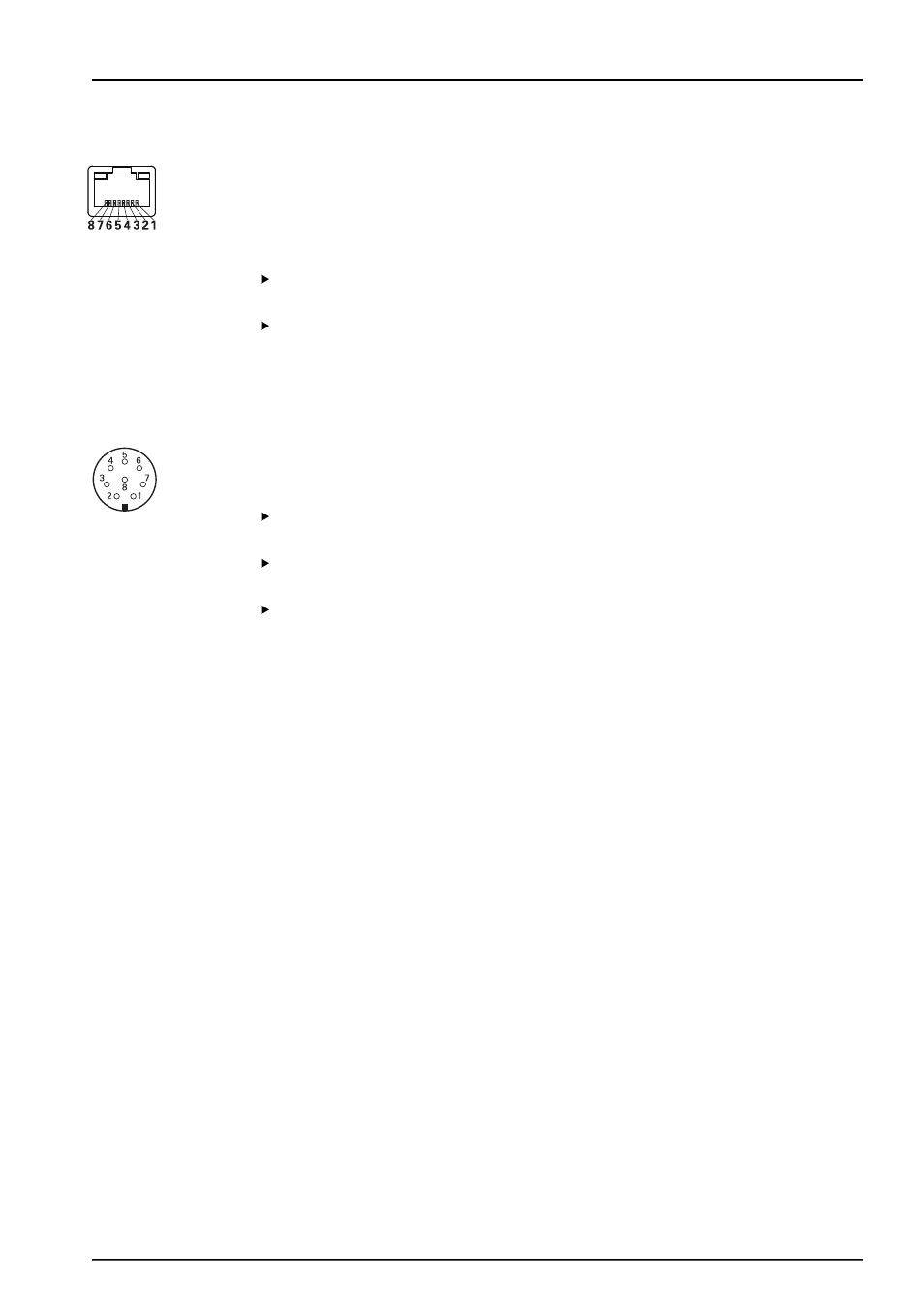

5.2.2 Collegamento del cavo di rete
15
Connettore RJ-45
I moduli MSE comunicano con una stazione di lavoro PC tramite una connessione
RJ-45
15 situata sul modulo base. Utilizzare un cavo diritto per il collegamento al
router DHCP. Un cavo incrociato può essere richiesto per collegare la stazione di lavoro
direttamente all'interfaccia modulare base. Consultare la documentazione fornita
insieme al NIC per informazioni supplementari.
Per collegare il cavo di rete:
Verificare che l'alimentazione sia assente da tutti i moduli di alimentazione della
catena.
Con il fermo del connettore del cavo rivolto verso l'alto, inserire il connettore del
cavo nella presa RJ-45
15 sul modulo fino a bloccare in sede il fermo.
5.2.3 Collegamento dell'encoder EnDat
16
Connettore encoder
EnDat
Questo prodotto può essere impiegato in combinazione con tastatori di misura,
encoder lineari e angolari HEIDENHAIN in grado di fornire segnali EnDat. Il cavo di
collegamento non deve presentare una lunghezza maggiore di 100 m.
Per collegare un encoder EnDat:
Verificare che l'alimentazione sia assente da tutti i moduli di alimentazione della
catena.
Allineare l'intaglio del connettore del cavo dell'encoder all'intaglio di collegamento
encoder del modulo.
Inserire il connettore del cavo nella presa dell'encoder 16 e stringere a fondo il
connettore girandolo in senso orario.
