7

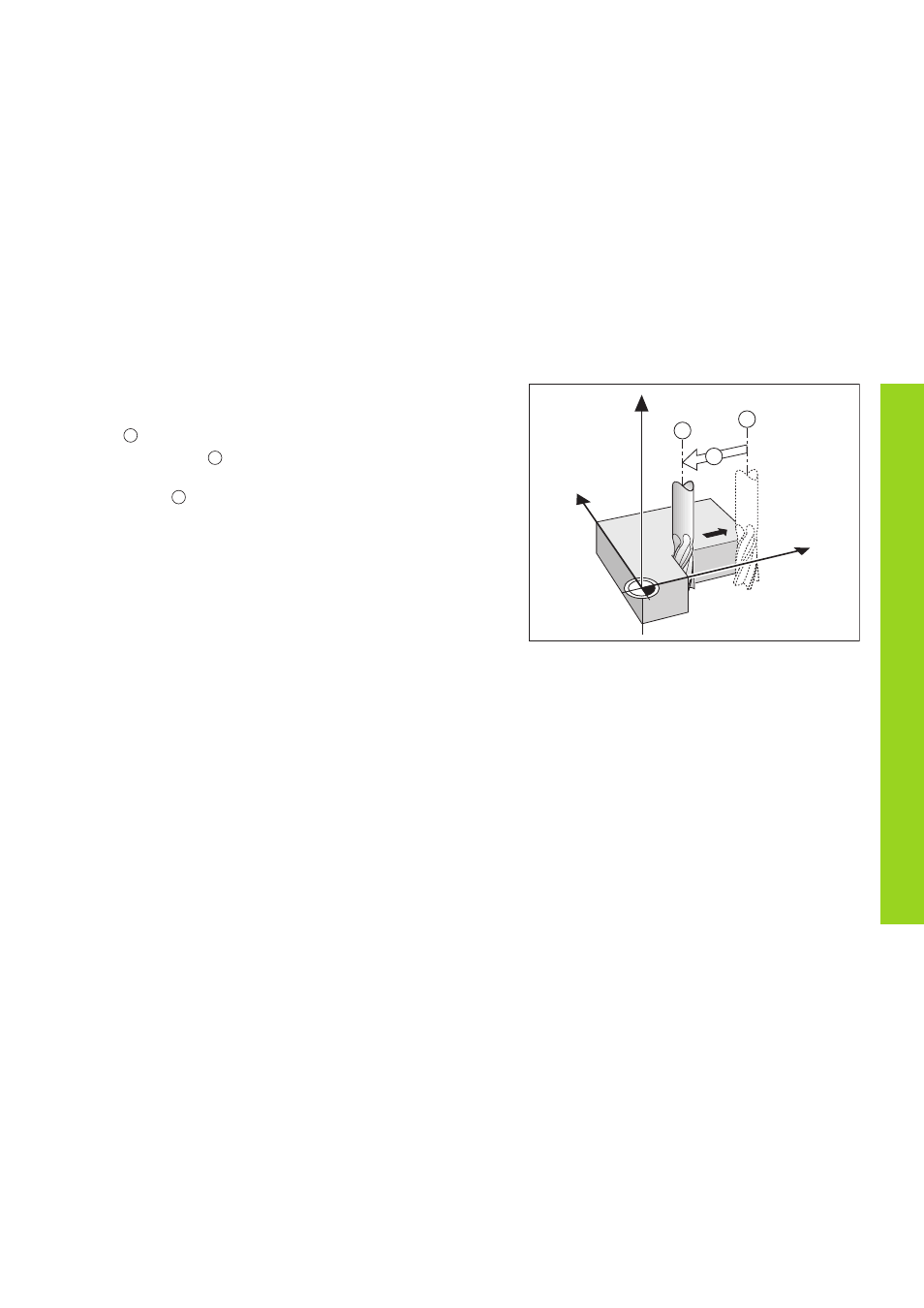

Posizione nominale, posizione reale e percorso residuo
Le posizioni che l'utensile deve raggiungere vengono definite posizioni
nominali ( S ). La posizione in cui si trova in quel momento l'utensile è
definita posizione reale ( I ).
La distanza dalla posizione nominale alla posizione reale viene definita
percorso residuo ( R ).
Segno per percorso residuo
Se la visualizzazione percorso è attiva, la posizione nominale diventa
l'origine relativa (valore visualizzato 0). Il percorso residuo è quindi
negativo, quando ci si sposta nella direzione positiva dell’asse, e
positivo, quando ci si sposta nella direzione negativa dell’asse.
Principi fondamentali
Y
X
Z
I
S
R
